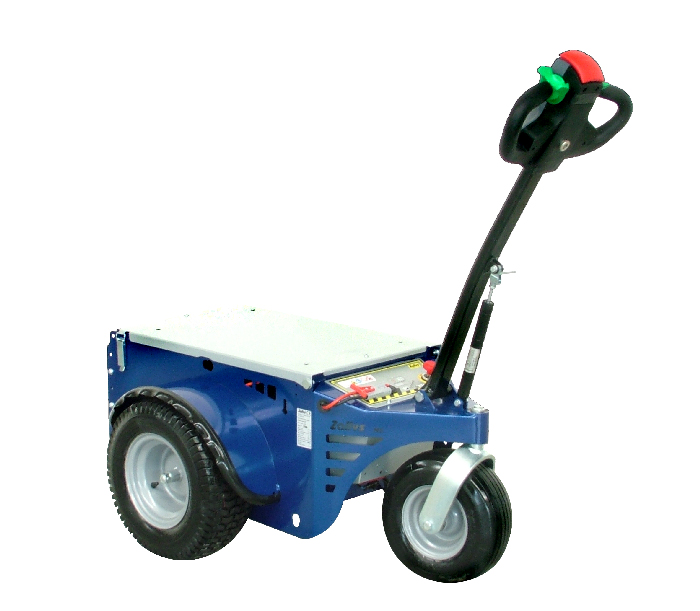

Trainatore elettrico M5

Trainatore elettrico orizzontale M5

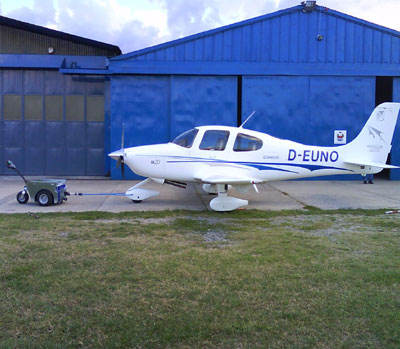

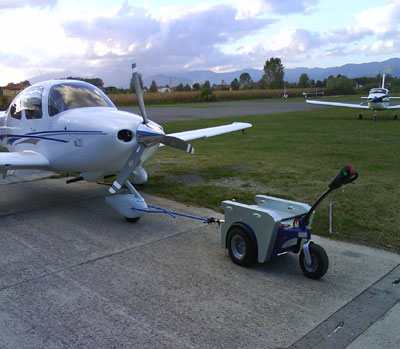

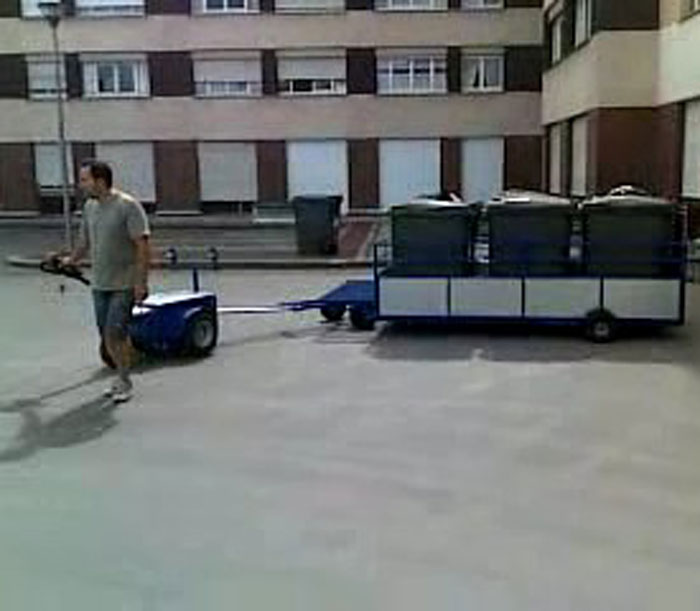

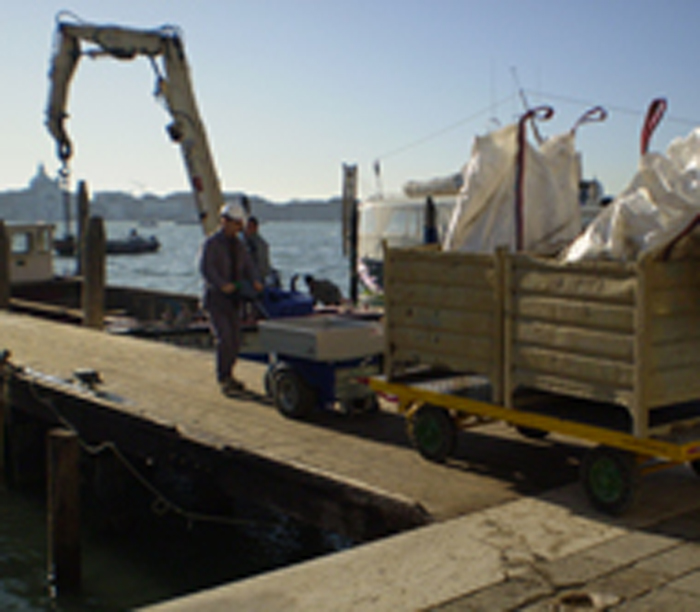

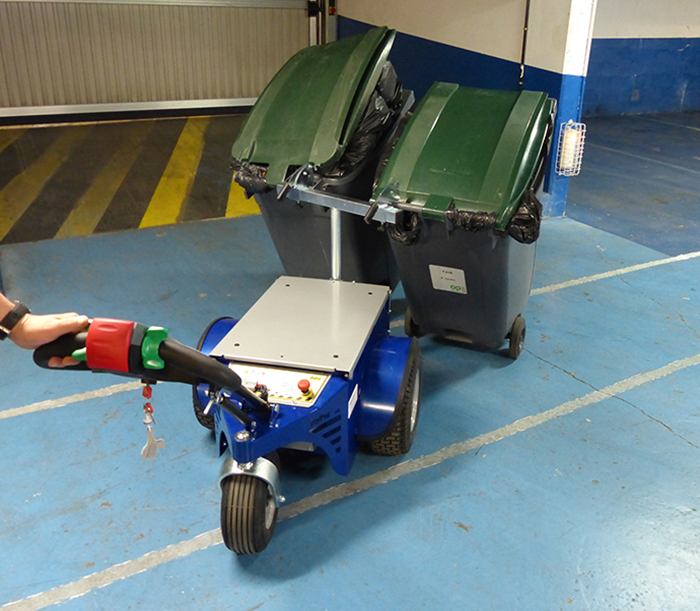

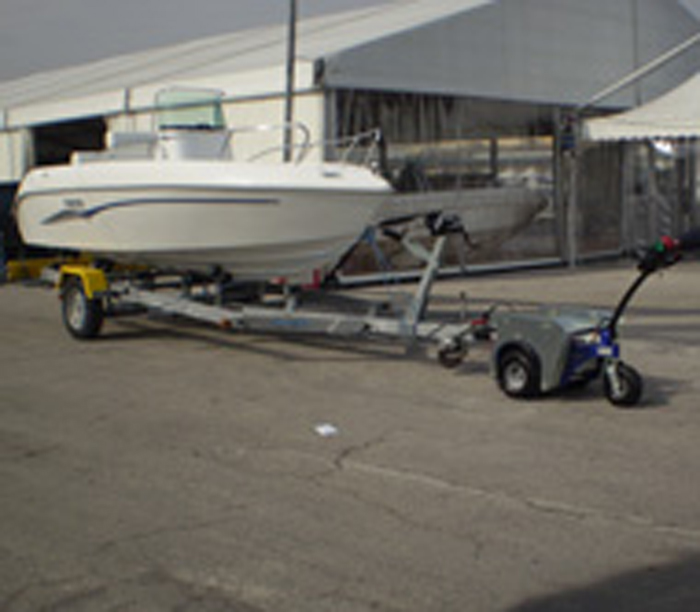

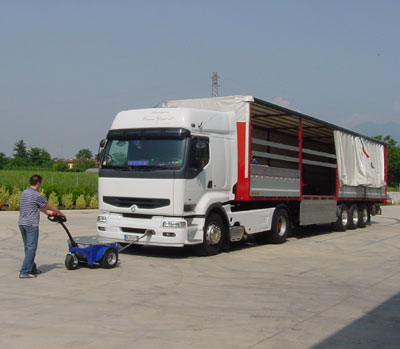

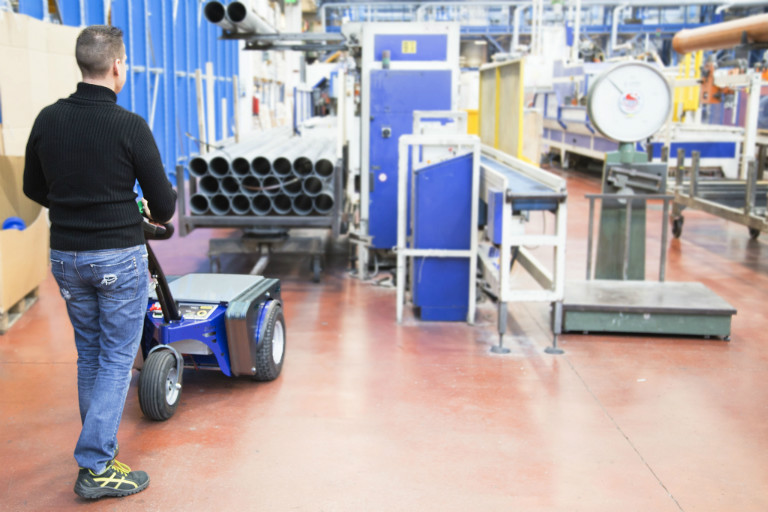

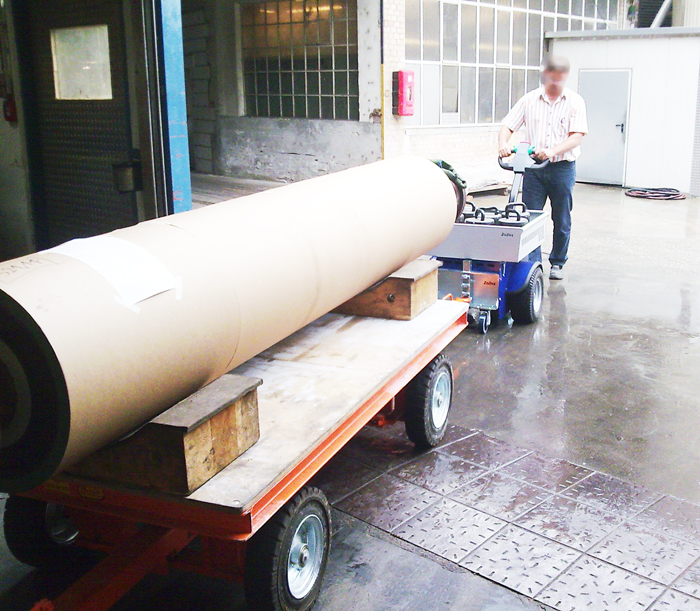

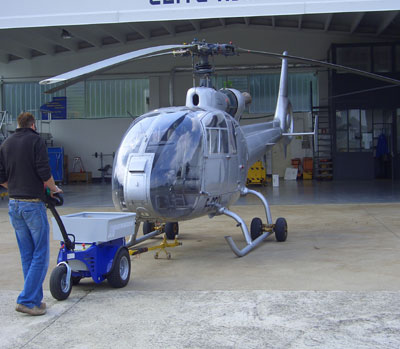

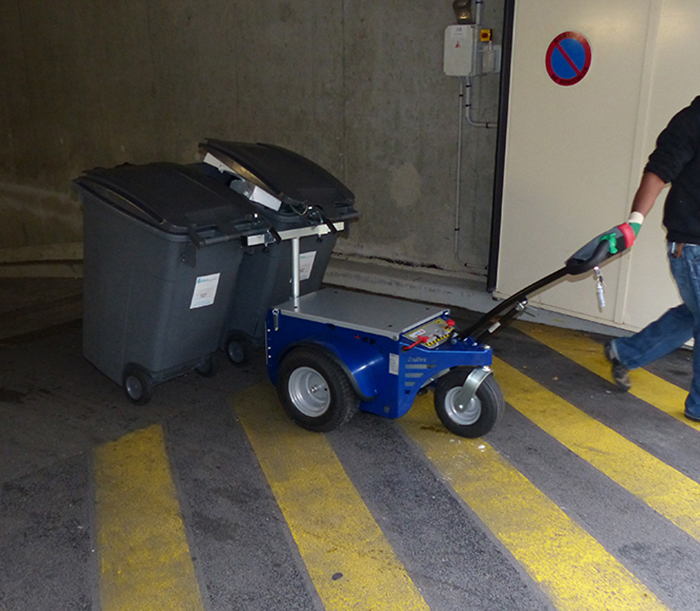

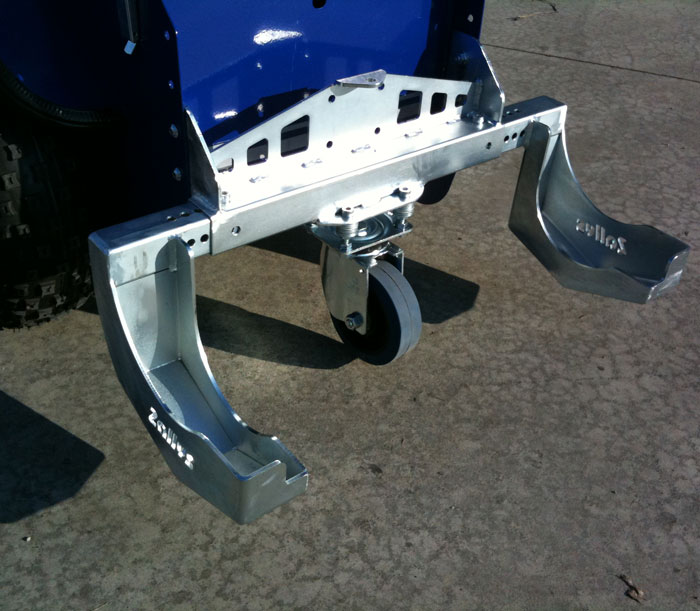

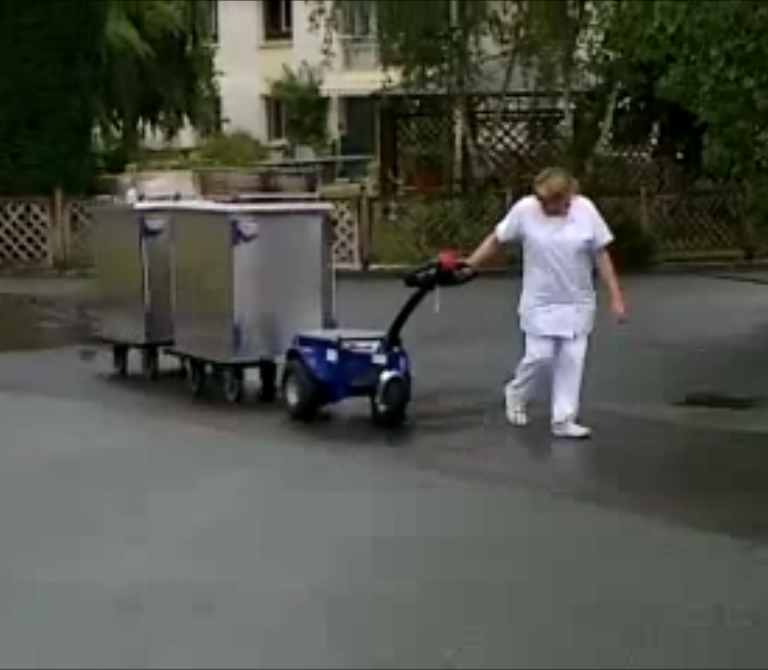

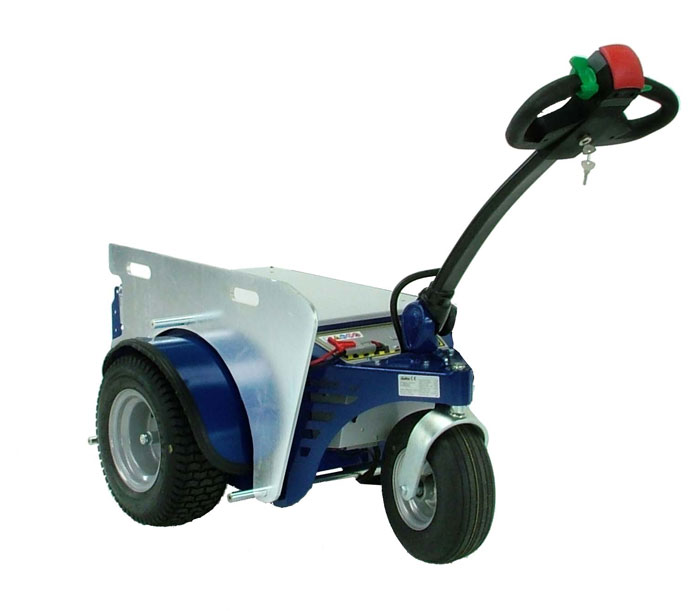

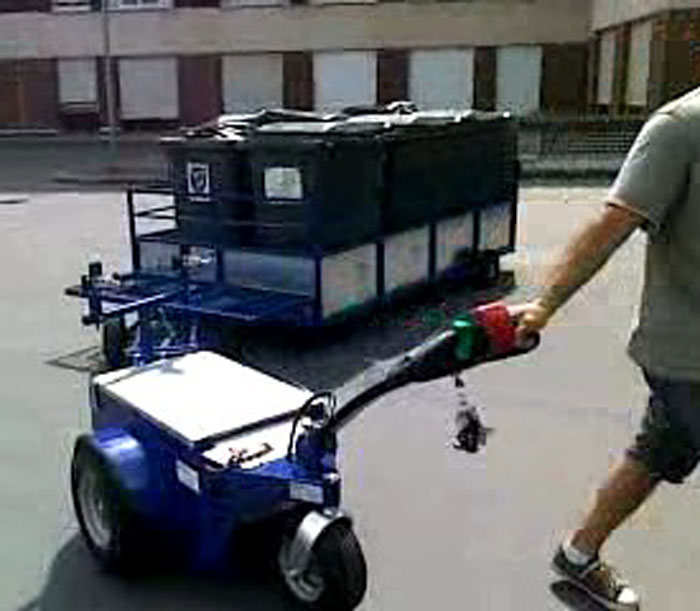

Trainatore elettrico compatto e maneggevole, ideale per il traino o movimentazione di carichi su ruota fino a 4000 kg, anche in spazi ristretti grazie alle sue ridotte dimensioni . È dotato di timone regolabile e un sistema sterzante che rendono la movimentazione del veicolo da parte dell’operatore pratica e agevole. M5 vanta una gamma di svariate tipologie di ganci e zavorre che lo rendono versatile alla movimentazione di numerosi di carrelli industriali, ospedalieri, aeroportuali o alla movimentazione di macchinari , rimorchi, aerei da turismo, barche e roulotte,. Può anche essere utilizzato come mini Transporter avendo una capacità di carico fino a 500 kg .Grazie ai dispositivi di cui è dotato, contribuisce a rendere l'ambiente di lavoro più sicuro ed efficiente. Tutti i veicoli Zallys sono costruiti con materiale di alta qualità garantiti e certificati CE secondo le normative europee.

  • brochure

vedi gli accessori compatibili

Richiesta informazioni

Per informazioni invia una mail a info@levantelift.com
oppure contattaci al numero +390386801814
  • Dati tecnici
  • Galleria

CARATTERISTICHE

Dati

Tolleranza

U.M.

Valore

1.01

Codice prodotto

Z163.720 7

1.02

Nome prodotto

M5

1.03

Costruttore

ZALLYS

1.04

Posizione operatore

A piedi

1.05

Alimentazione

Elettrica

CARATTERISTICHE TELAIO

1.8

Telaio

In acciaio

1.82

Trattamento contro la corrosione (disponibile solo su richiesta del cliente)

Cataforesi

1.83

Trattamento superficiale

Verniciatura a polvere poliestere

SICUREZZA

2.01

Dispositivo uomo presente

Micro su timone

2.02

Dispositivo antischiacciamento

Pulsante su timone

2.03

Dispositivo per arresto di emergenza

Pulsante staccabatterie

2.06

Dispositivo per interruzione dell'alimentazione

Presa con maniglia

2.1

Dispositivo di segnalazione acustica

Claxon

2.11

Comandi marcia

Ad azione mantenuta

PRESTAZIONI

3.01

Velocità massima marcia avanti

± 5 %

km/h

5,5

3.02

Velocità massima marcia indietro

± 5 %

km/h

5,5

3.06

Portata massima su piano

kg

500

3.11

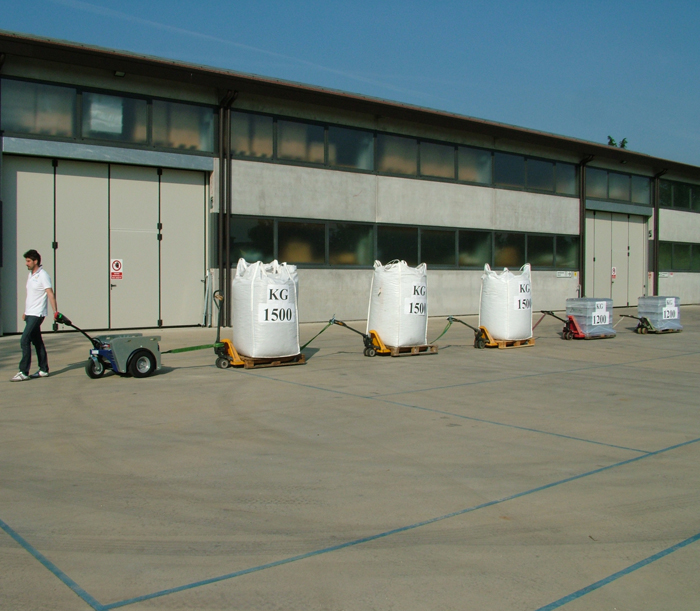

Traino massimo su piano (max 3') **

kg

4000

3.15

Pendenza massima superabile con carico *

%

30

3.23

Forza massima di trazione al gancio **

N

1800

3.38

  • Il peso trasportabile è determinato in base alla pendenza, al tipo di suolo e alla durata di utilizzo

3.4

** Fermo restando invariata la forza al gancio espressa in N, la capacità di traino espressa in Kg può variare in base a: tipo di terreno sul quale viene effettuato il traino, utilizzo o meno di zavorre e tipo di ruote montate su macchina e rimorchio

COMANDI GUIDA

4.01

Tipo di guida

Timone

4.02

Tipo comando di marcia

Commutatore a farfalla

DATI TECNICI BATTERIE STANDARD

5.01

Batterie

2

5.02

Tipo batterie

Trazione Piombo acido

5.03

Tensione batteria

V

12

5.04

Capacità nominale 5/h

Ah

72

5.05

Capacità nominale 20/h

Ah

96

5.06

Peso di ogni batteria

kg

25

DATI TECNICI BATTERIE OPZIONALI

5.11

Batterie

2

5.12

Tipo batterie

Trazione Ermetiche a AGM

5.13

Tensione batteria

V

12

5.14

Capacità nominale 5/h

Ah

50

5.15

Capacità nominale 20/h

Ah

70

5.16

Peso di ogni batteria

kg

22

DATI TECNICI BATTERIE OPZIONALI

5.21

Batterie

4

5.22

Tipo batterie

Trazione Piombo acido

5.23

Tensione batteria

V

6

5.24

Capacità nominale 5/h

Ah

180

5.25

Capacità nominale 20/h

Ah

240

5.26

Peso di ogni batteria

kg

29

DATI TECNICI BATTERIE OPZIONALI

5.31

Batterie

4

5.32

Tipo batterie

Trazione Ermetiche a AGM

5.33

Tensione batteria

V

6

5.34

Capacità nominale 5/h

Ah

180

5.35

Capacità nominale 20/h

Ah

240

5.36

Peso di ogni batteria

kg

33

TIPI DI CARICABATTERIE DISPONIBILI

6.4

Voltaggio standard

V

220/240

6.41

Multitesione

V

110/240

6.42

Presa di alimentazione

In base al paese di riferimento

DATI TECNICI CARICA BATTERIE STANDARD

6.01

Tipo carica batterie

Esterno ad alta frequenza

6.02.1

Tensione in ingresso max

V

230

6.03

Frequenza in ingresso

Hz

50 60

DATI TECNICI CARICA BATTERIE OPZIONALE

6.14

Carica batterie abbinato a batterie AGM da

A

50/70

6.19

**Altre specifiche e funzionalità identiche al carica batterie standard

DATI TECNICI CARICA BATTERIE OPZIONALE

6.2

Carica batterie abbinato a batterie Piombo acido da

A

180/240

6.25

**Altre specifiche e funzionalità identiche al carica batterie standard

DATI TECNICI CARICA BATTERIE OPZIONALE

6.26

Carica batterie abbinato a batterie GEL da

A

180/240

6.31

**Altre specifiche e funzionalità identiche al carica batterie standard

DATI TECNICI MOTORE

7.03

Motore

Elettrico

7.04

Corrente

Continua

7.05

Tensione

V

24

DATI TECNICI

8.01

Sistema di trasmissione

Meccanico

8.02

Lubrificazione della trasmissione

A bagno d'olio

8.06

Freno di servizio

Elettronico

8.08

Freno di stazionamento

Elettro meccanico

PESI

9.01

Peso proprio senza batterie

kg

90

9.08

Peso proprio con batterie 72/96A acido

kg

140

9.09

Peso proprio con batterie 50/70A AGM

kg

134

9.1

Peso proprio con batterie 180/240A acido

kg

206

9.11

Peso proprio con batterie 180/240A GEL

kg

222

DIMENSIONI

10.01

Lunghezza

mm

1733

10.02

Larghezza

mm

795

10.03

Altezza comandi di marcia

mm

1320

10.08

Altezza piano di carico

mm

500

10.14

Interasse ruote

mm

670

10.15

Diametro di sterzata

mm

1500

10.16

*con timone in posizione di marcia

10.5

**Per maggiori informazioni vedere la scheda dimensioni

RUOTE STANDARD

11.01

Ruote motrici

2

11.03

Ruote pivottanti

1

11.05

Gommatura

Pneumatica

11.07

Profilo ruote motrici

Tassellate

11.11

Profilo ruota pivottante

Rigata

11.13

Dimensione ruote motrici

16 6.50 8"

11.17

Dimensione ruota pivottante

13 5.00 6"

11.25

Pressione di gonfiaggio

bar

2

RUOTE OPZIONALI

11.42

Gommatura

Superelastica Antitraccia

11.43

Profilo ruote

Militari

11.44

Dimensione ruote motrici

4.00 8"

11.47

Dimensione ruota pivottante

4.00 4"

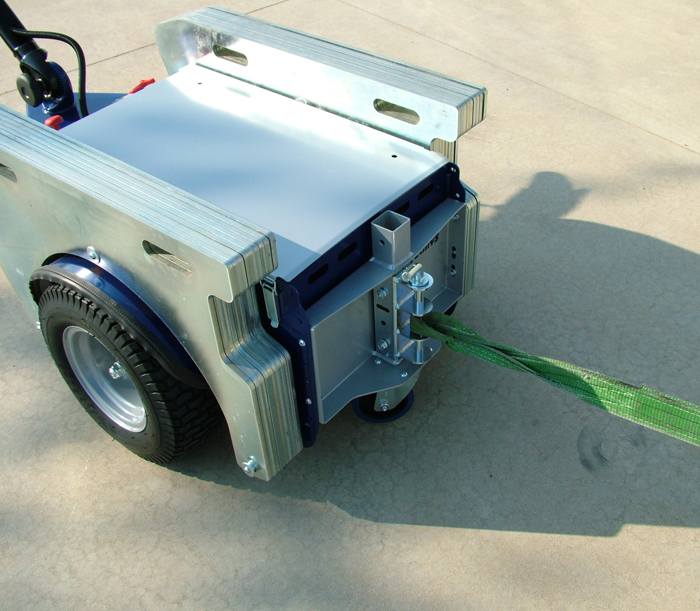

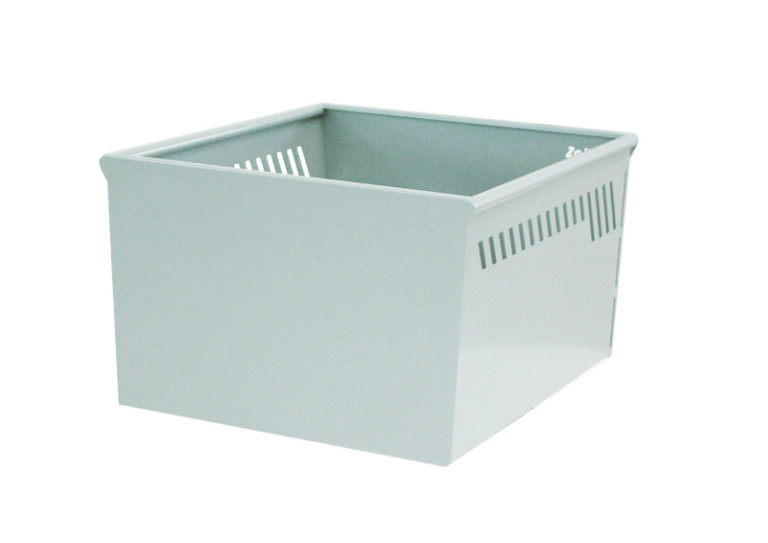

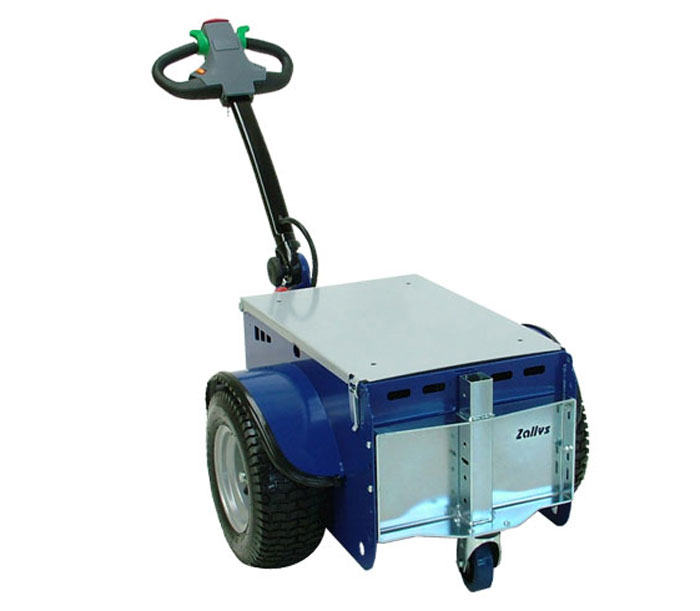

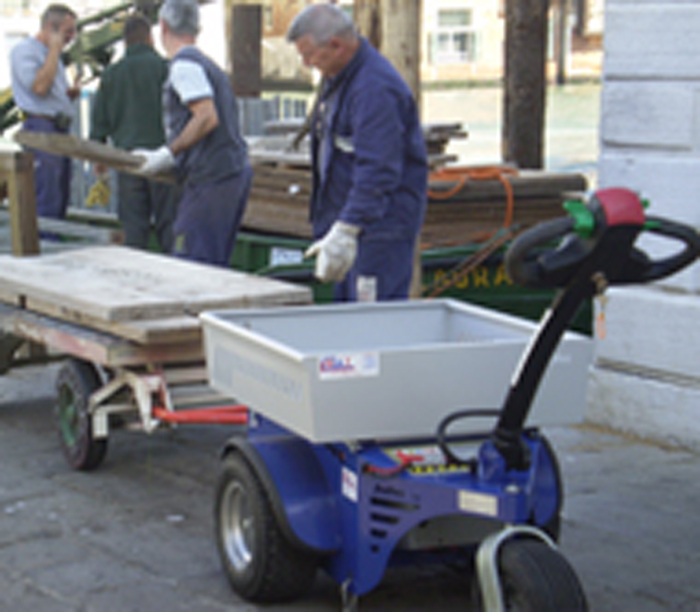

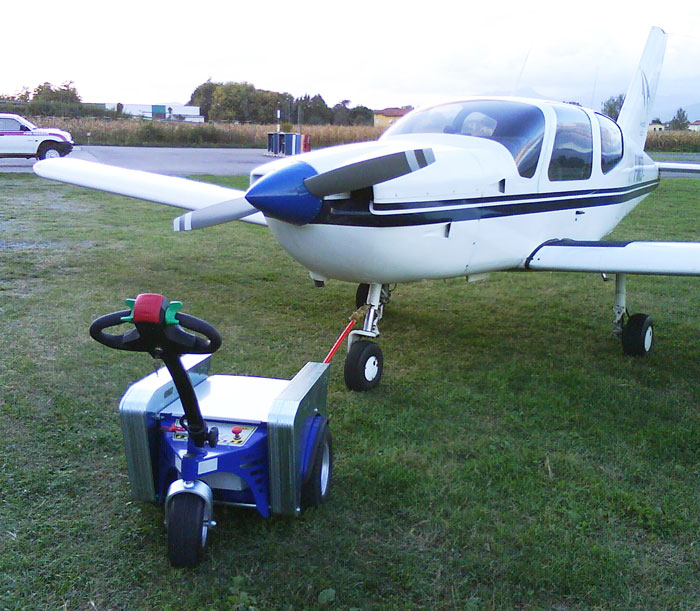

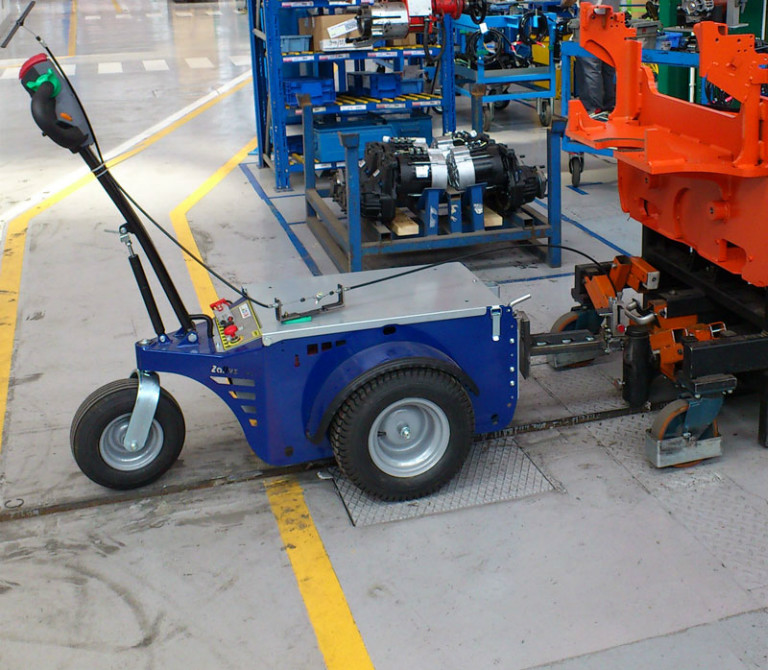

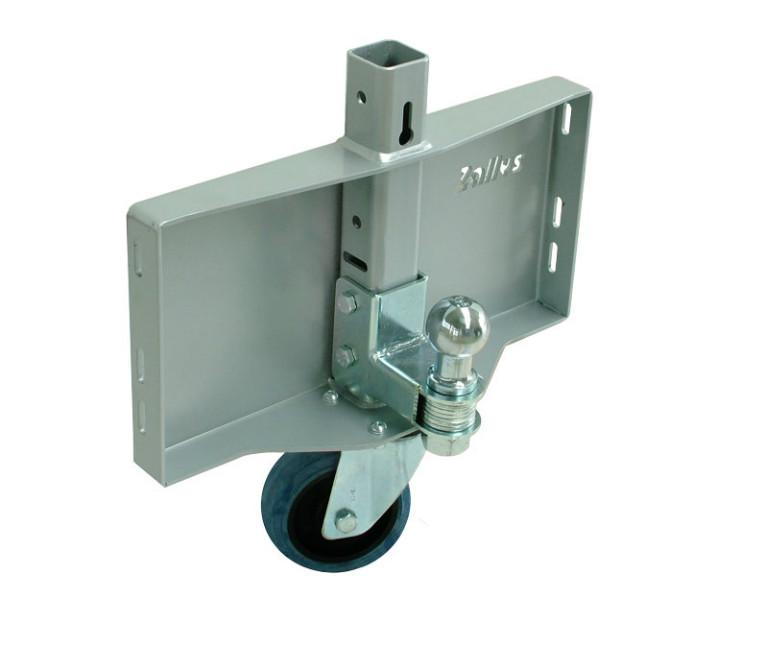

trainatore_carrello_m5_bidoni trainatore_elettrico_m5_aereo trainatore_elettrico_m5_barca trainatore_elettrico_m5_bidoni trainatore_elettrico_m5_camion trainatore_elettrico_m5_carrellotubo trainatore_elettrico_m5_elicottero trainatore_elettrico_m5_ospedale trainatore_elettrico_m5_porto trainatore_elettrico_m5_produzione trainatore_elettrico_m5_prove trainatore_elettrico_m5_retro trainatore_elettrico_m5_tubi trainatore_elettrico_m5_zavorrato trainatore_elettrico_m5_zavorrato_fronte trainatore_m5_aereo trainatore_m5_bidoni trainatore_m5_carrello_bidoni trainatore_m5_produzione trainatore_zavorrato_m5 trainatore_zavorrato_m5_aereo cassone dettaglio_attacco_timone_m5 dettaglio_frontale_m5 dettaglio_frontale_zavorre_m5 dettaglio_molla_timone_m5 dettaglio_pianale_m5 dettaglio_posteriore_m5 dettaglio_supporto_m5 dettaglio_timone_m5 ganci_carrelli gancio_sfera gancio_spina_16 lato_pianale_m5 m5_retro_con_stabilizzatore pianale_alto pianale_apribile pianale_basso piastra_gancio_becco pulsante_emergenza_m5 ruote_con_catene stabilizzatore_supporto_ganci supporti_per_zavorre
