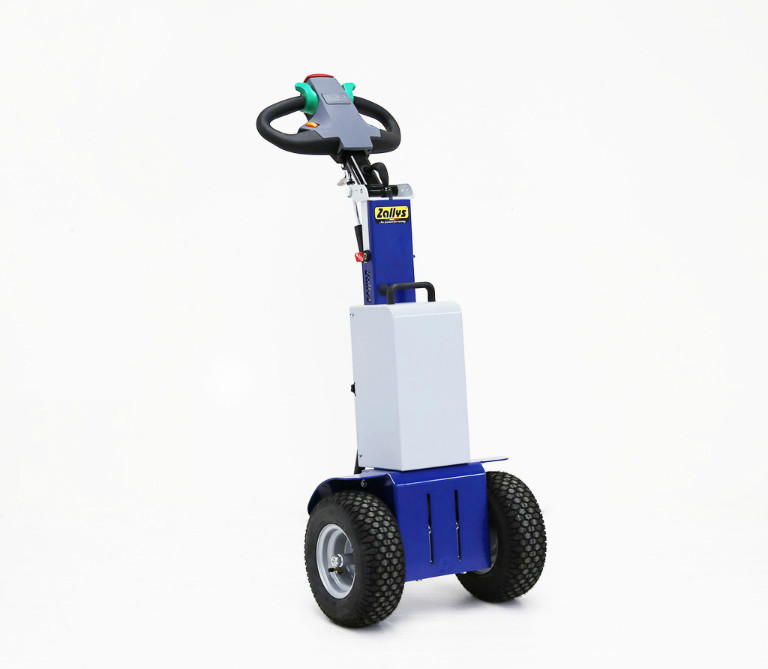

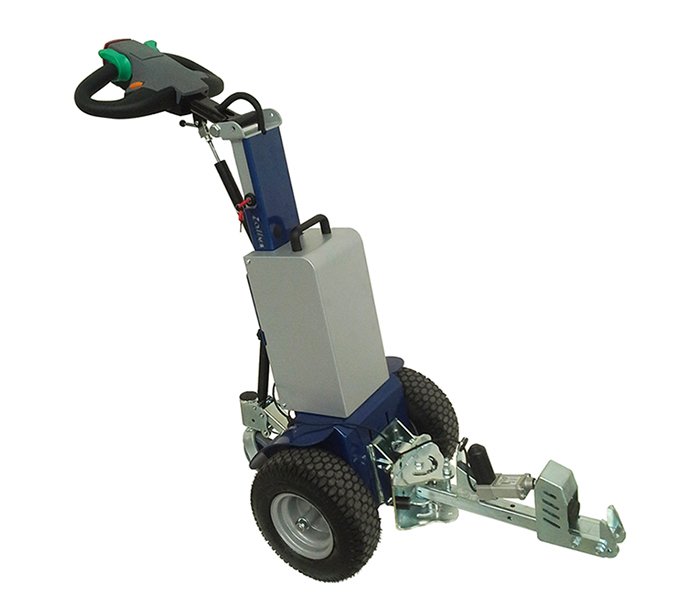

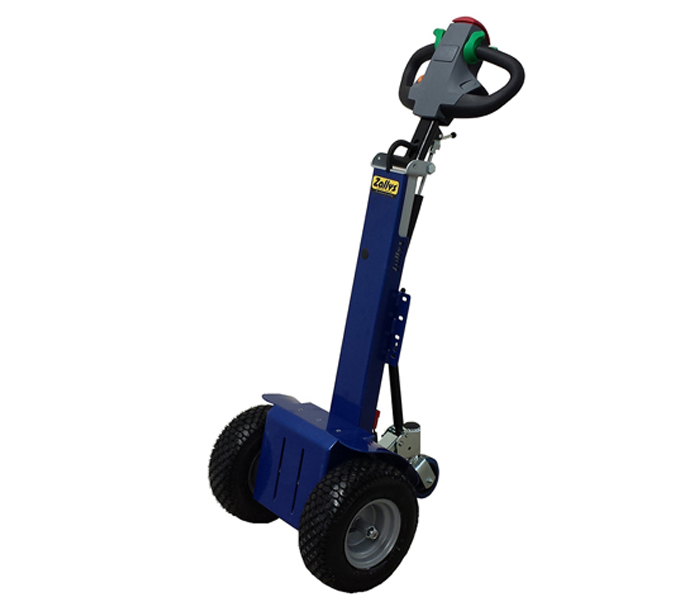

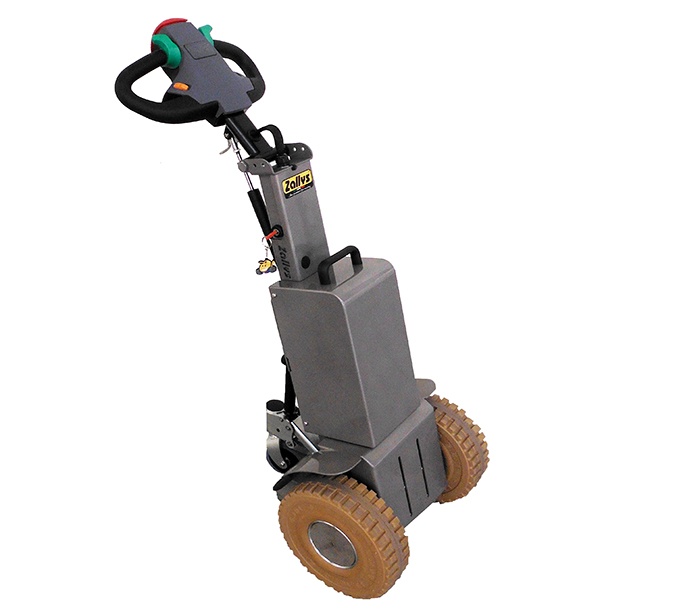

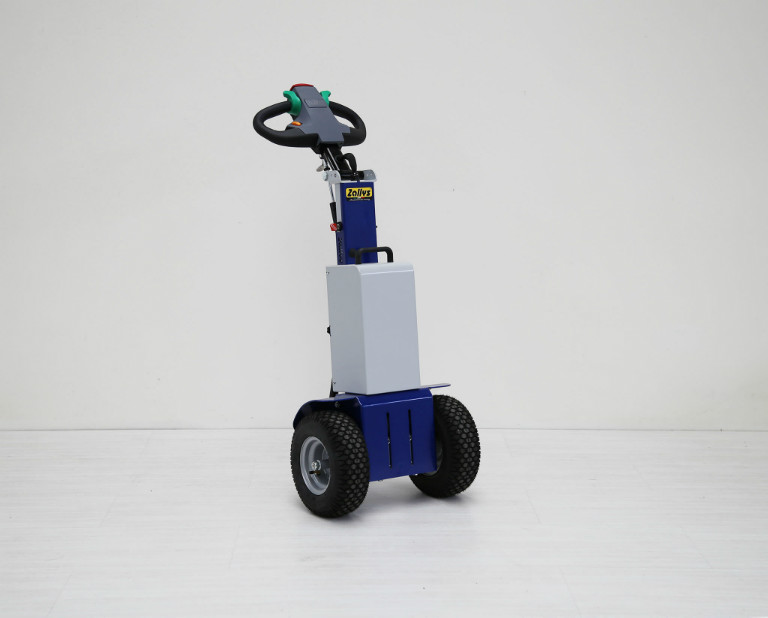

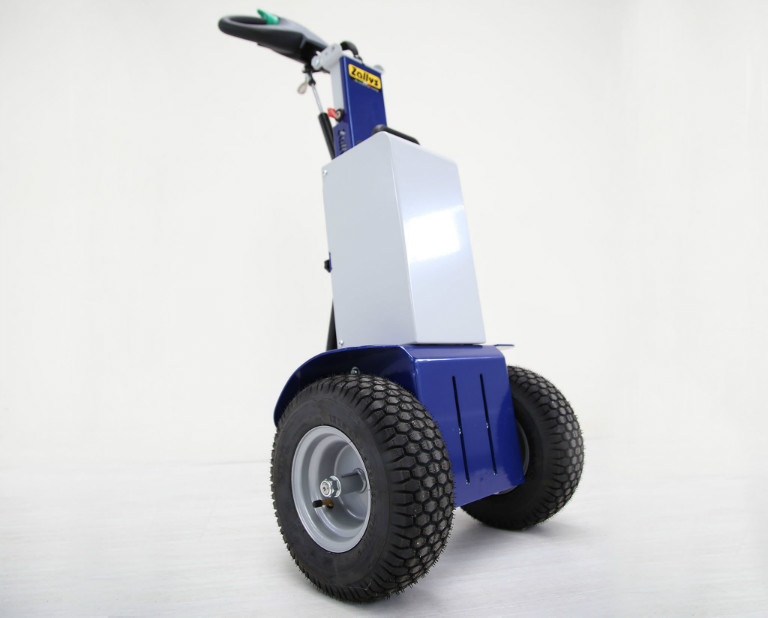

Trainatore elettrico verticale M12

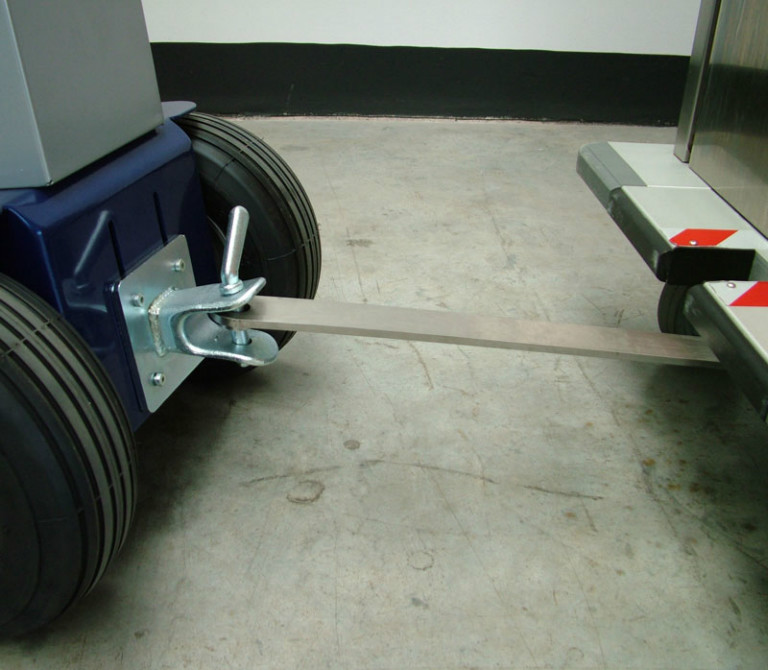

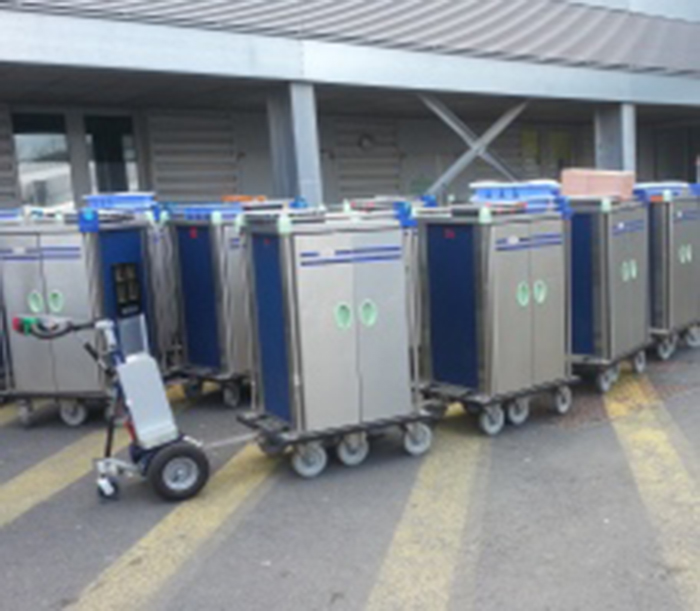

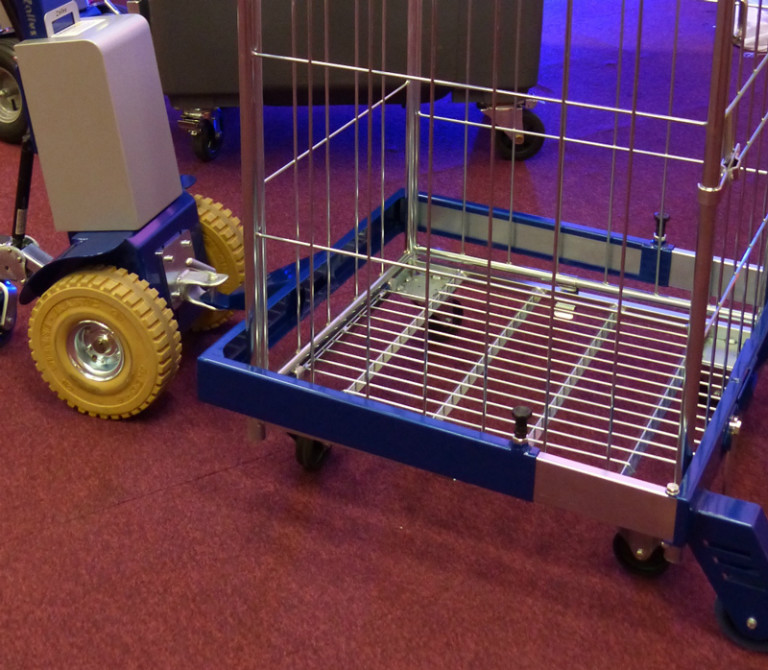

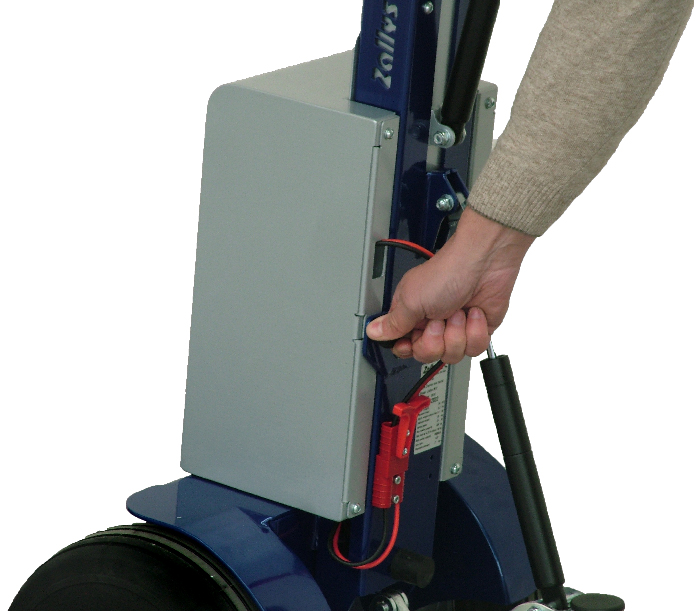

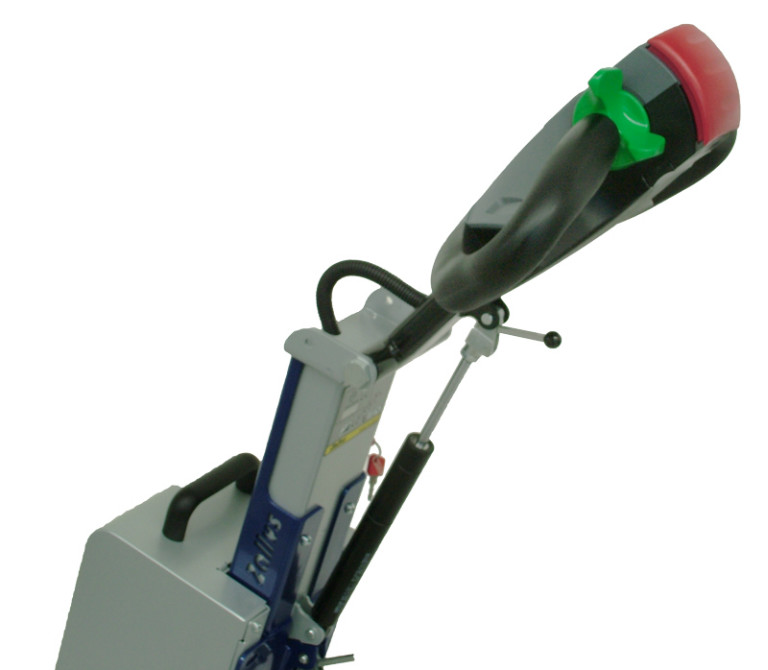

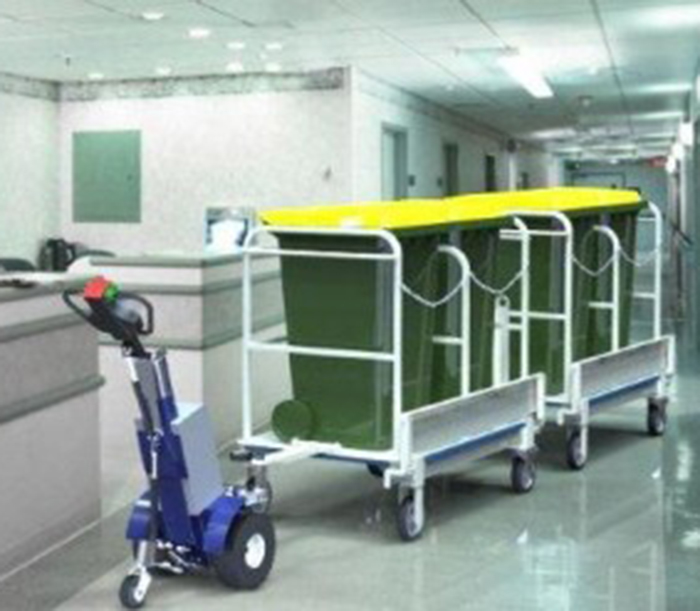

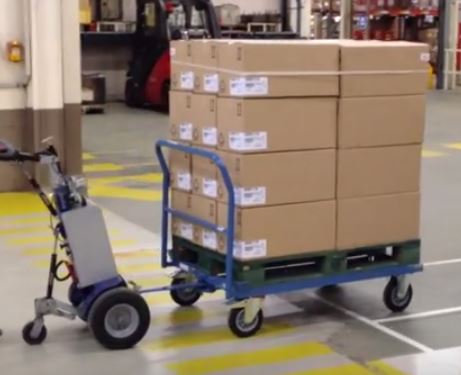

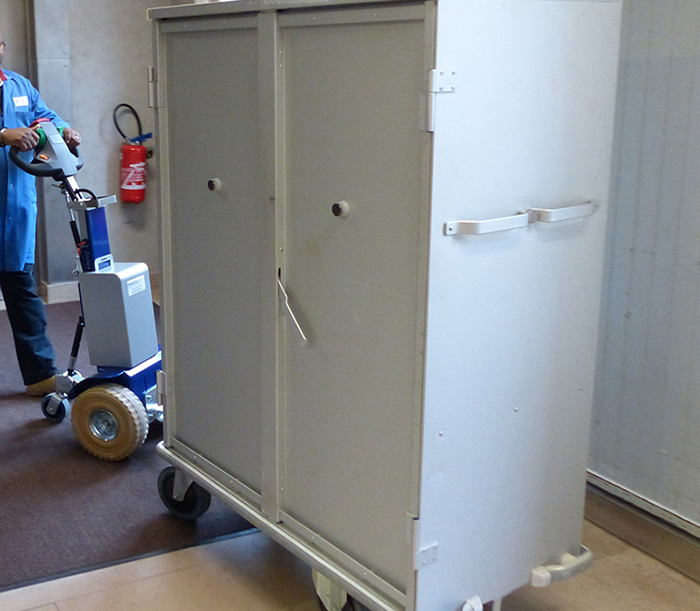

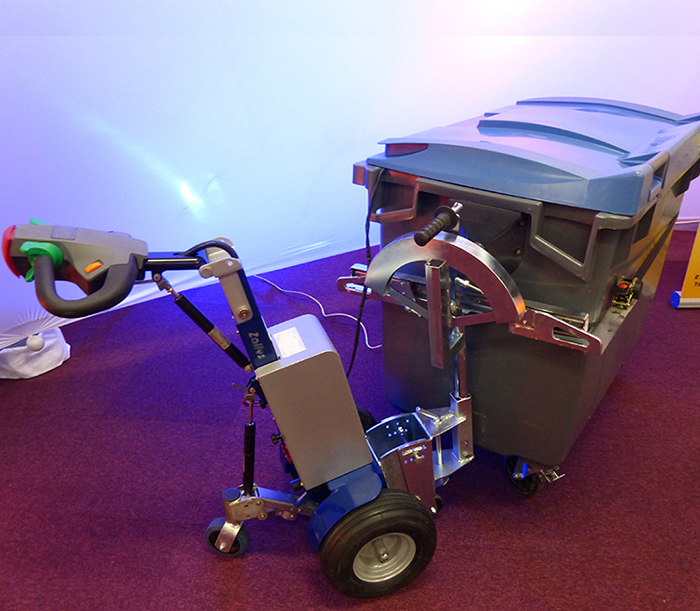

E' il trainatore elettrico più compatto della gamma Zallys, perfetto per essere impiegato in ambienti in cui lo spazio è limitato, grazie al suo timone reclinabile. Progettato per movimentare carichi di vario tipo, fino a max. 1.200 kg , grazie all’ampia gamma di ganci e accessori disponibili. Concepito per velocizzare e ottimizzare tutte le operazioni legate alla movimentazione di materiale, garantisce allo stesso tempo la massima sicurezza dell’operatore. Le batterie possono essere di diversa capacità: da 33Ah, 45Ah e 80Ah, intercambiabili rapidamente. Zallys M12 rappresenta la soluzione ideale per svariate esigenze legate alla logistica all’interno di ospedali, industrie, aeroporti, aziende farmaceutiche, magazzini, etc. Grazie ai dispositivi di cui è dotato, contribuisce a rendere l'ambiente di lavoro più sicuro ed efficiente. Tutti i veicoli Zallys sono costruiti con materiale di alta qualità garantiti e certificati CE secondo le normative europee.
Richiesta informazioni
CARATTERISTICHE | Dati | Tolleranza | U.M. | Valore |
1.01 | Codice prodotto | Z172.700 5 | ||
1.02 | Nome prodotto | M12 | ||
1.03 | Costruttore | ZALLYS | ||
1.04 | Posizione operatore | A piedi | ||
1.05 | Alimentazione | Elettrica | ||
CARATTERISTICHE TELAIO | ||||
1.8 | Telaio | In acciaio | ||
1.81 | Trattamento fondo | Sabbiatura | ||
1.82 | Trattamento contro la corrosione (disponibile solo su richiesta del cliente) | Cataforesi | ||
1.83 | Trattamento superficiale | Verniciatura a polvere poliestere | ||
SICUREZZA | ||||
2.02 | Dispositivo antischiacciamento | Pulsante su timone | ||
2.06 | Dispositivo per interruzione dell'alimentazione | Presa con maniglia | ||
2.1 | Dispositivo di segnalazione acustica | Cicalino | ||
2.11 | Comandi marcia | Ad azione mantenuta | ||
PRESTAZIONI | ||||
3.01 | Velocità massima marcia avanti | ± 5 % | km/h | 5,8 |
3.02 | Velocità massima marcia indietro | ± 5 % | km/h | 5,8 |
3.11 | Traino massimo su piano (max 3') ** | kg | 1200 | |
3.15 | Pendenza massima superabile con carico * | % | 30 | |
3.23 | Forza massima di trazione al gancio ** | N | 900 | |
3.38 |
| |||
3.4 | ** Fermo restando invariata la forza al gancio espressa in N, la capacità di traino espressa in Kg può variare in base a: tipo di terreno sul quale viene effettuato il traino, utilizzo o meno di zavorre e tipo di ruote montate su macchina e rimorchio | |||
COMANDI GUIDA | ||||

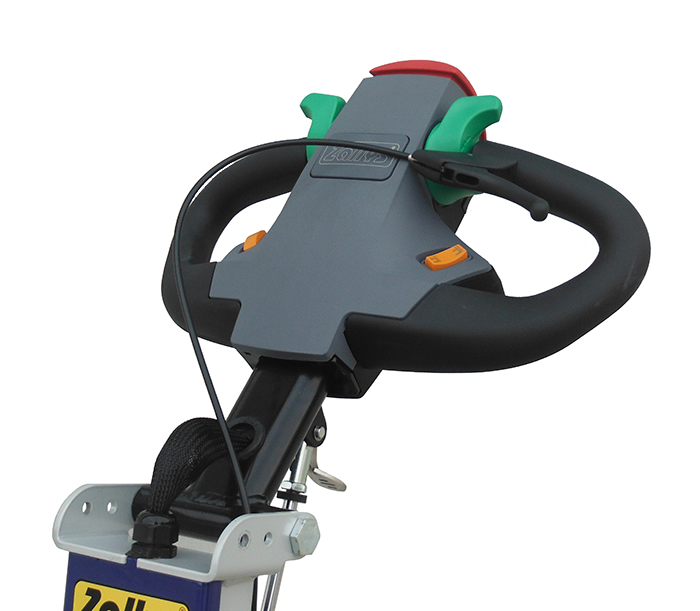

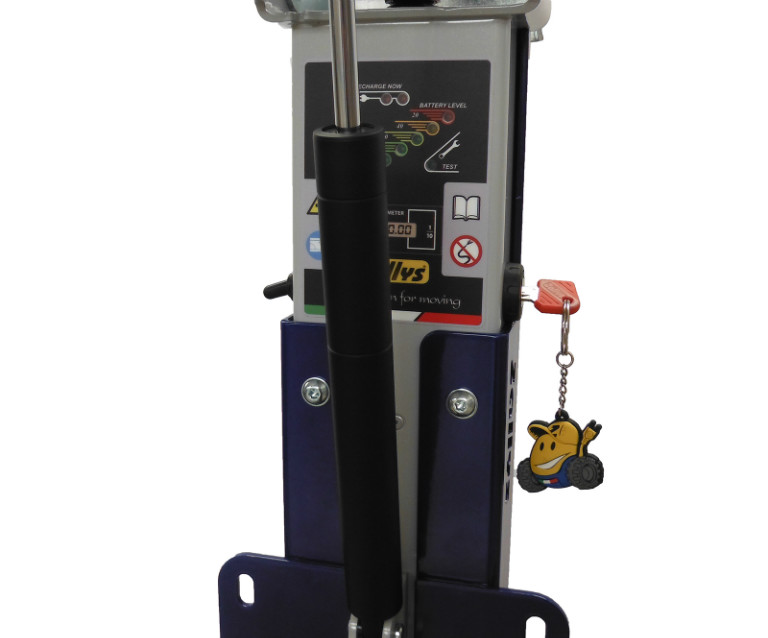

4.01 | Tipo di guida | Timone | ||
4.02 | Tipo comando di marcia | Commutatore a farfalla | ||

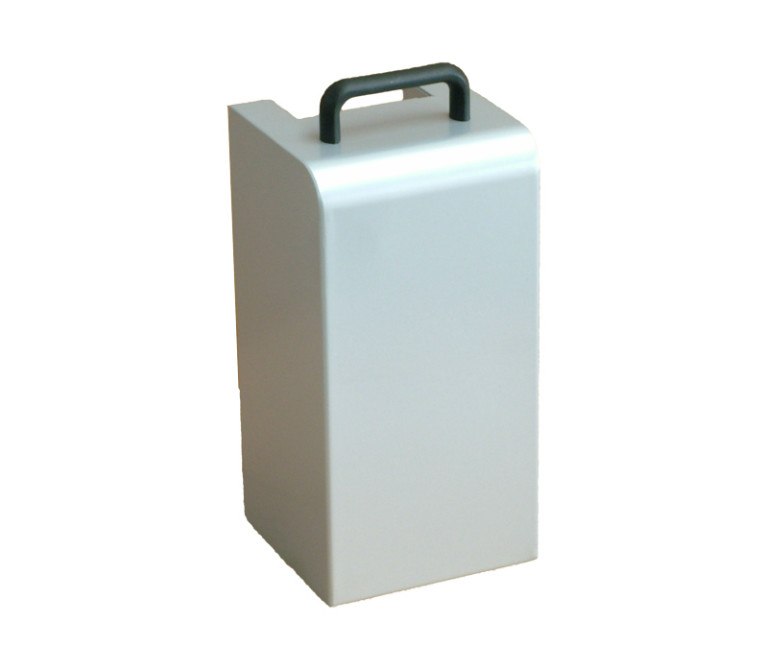

DATI TECNICI BATTERIE STANDARD | ||||
5.01 | Batterie | 2 | ||
5.02 | Tipo batterie | Trazione Ermetiche a AGM | ||
5.03 | Tensione batteria | V | 12 | |
5.04 | Capacità nominale 5/h | Ah | 24 | |
5.05 | Capacità nominale 20/h | Ah | 30 | |
5.06 | Peso di ogni batteria | kg | 10 | |
5.07 | Peso pacco batterie da 24/30A AGM | kg | 30 | |
DATI TECNICI BATTERIE OPZIONALI | ||||
5.11 | Batterie | 2 | ||
5.12 | Tipo batterie | Trazione Ermetiche a AGM | ||
5.13 | Tensione batteria | V | 12 | |
5.14 | Capacità nominale 5/h | Ah | 37 | |
5.15 | Capacità nominale 20/h | Ah | 45 | |
5.16 | Peso di ogni batteria | kg | 14 | |
5.18 | Peso pacco batterie da 37/45A AGM | kg | 37 | |
DATI TECNICI BATTERIE OPZIONALI | ||||
5.21 | Batterie | 2 | ||
5.22 | Tipo batterie | Trazione Ermetiche a AGM | ||
5.23 | Tensione batteria | V | 12 | |
5.24 | Capacità nominale 5/h | Ah | 70 | |
5.25 | Capacità nominale 20/h | Ah | 85 | |
5.26 | Peso di ogni batteria | kg | 26 | |
5.27 | Peso pacco batterie da 70/85A AGM | kg | 65 | |
TIPI DI CARICABATTERIE DISPONIBILI | ||||
6.4 | Voltaggio standard | V | 220/240 | |
6.41 | Multitesione | V | 110/240 | |
6.42 | Presa di alimentazione | In base al paese di riferimento | ||
DATI TECNICI CARICA BATTERIE STANDARD | ||||
6.01 | Tipo carica batterie | Esterno ad alta frequenza | ||
6.02 | Tensione in ingresso | V | 230 | |
6.03 | Frequenza in ingresso | Hz | 50 60 | |
DATI TECNICI MOTORE | ||||
7.03 | Motore | Elettrico | ||
7.04 | Corrente | Continua | ||
7.05 | Tensione | V | 24 | |
DATI TECNICI | ||||
8.01 | Sistema di trasmissione | Meccanico | ||
8.02 | Lubrificazione della trasmissione | A bagno d'olio | ||
8.06 | Freno di servizio | Elettronico | ||
8.08 | Freno di stazionamento | Elettro meccanico | ||
PESI | ||||
9.01 | Peso proprio senza batterie | kg | 50 | |
9.04 | Peso proprio con batterie 24/30A AGM | kg | 80 | |
9.05 | Peso proprio con batterie 37/45A AGM | kg | 87 | |
9.06 | Peso proprio con batterie 70/85A AGM | kg | 115 | |
DIMENSIONI | ||||
10.01 | Lunghezza | mm | 700 | |
10.02 | Larghezza | mm | 535 | |
10.03 | Altezza comandi di marcia | mm | 1350 | |
10.14 | Interasse ruote | mm | 341 | |
10.15 | Diametro di sterzata | mm | 900 | |
10.5 | **Per maggiori informazioni vedere la scheda dimensioni | |||

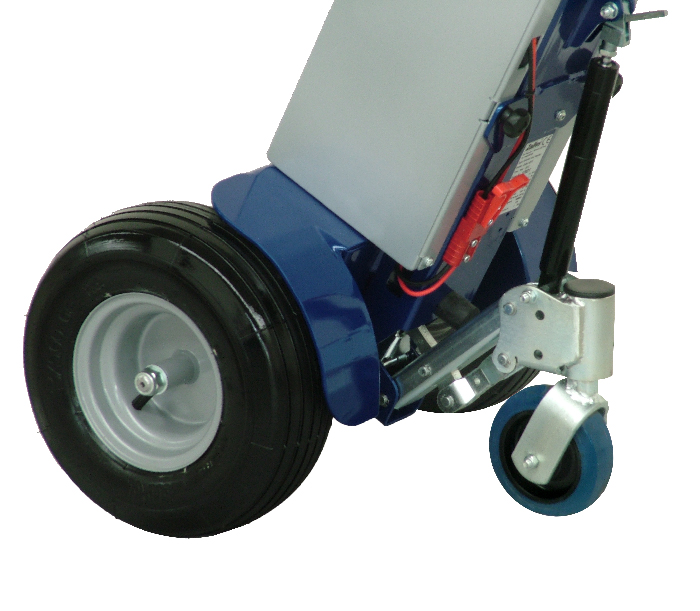

RUOTE STANDARD | ||||

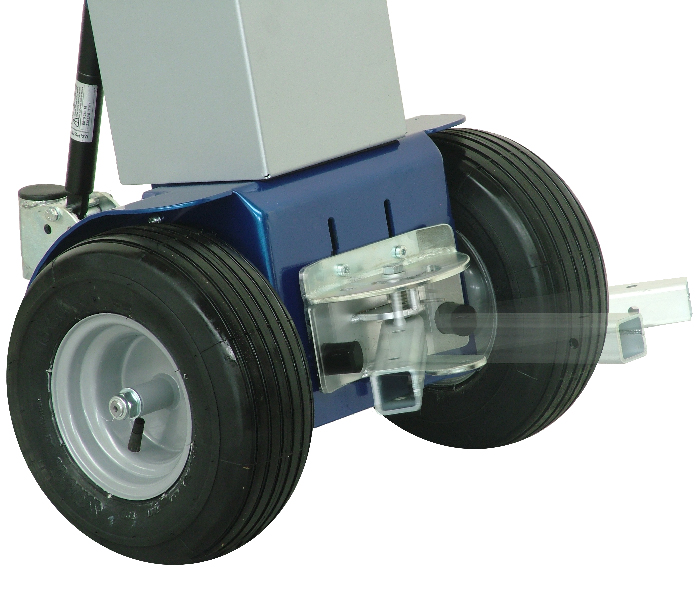

11.01 | Ruote motrici | 2 | ||
11.03 | Ruote pivottanti | 1 | ||
11.05 | Gommatura | Pneumatica | ||
11.07 | Profilo ruote motrici | Tassellate | ||
11.11 | Profilo ruota pivottante | Liscia antitraccia | ||
11.13 | Dimensione ruote motrici | 13 5.00 6" | ||

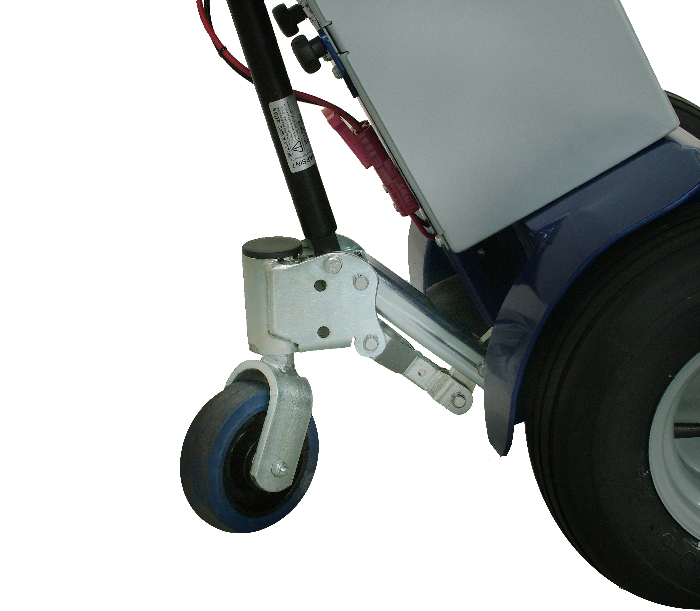

11.17 | Dimensione ruota pivottante | Ø 125 X 40 | ||

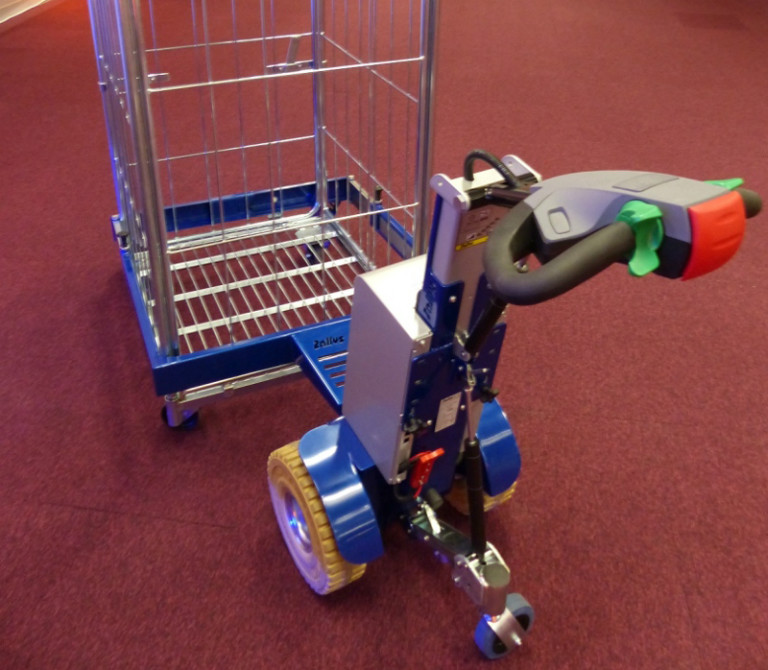

RUOTE OPZIONALI | ||||
11.42 | Gommatura | Superelastica Antitraccia | ||
11.43 | Profilo ruote | Militari | ||
11.44 | Dimensione ruote motrici | 4.00 4" | ||
