Cliente: azienda leader nella produzione di macchine per il confezionamento in PET
Esigenza: fornire ai propri clienti un elevatore adatto al cambio o alla movimentazione più in generale di stampi e componenti delle macchine confezionatrici prodotte e fornite in tutto il mondo.
Analisi: dopo sopralluogo in area di produzione, sono state valutate le esigenze di altezza di sollevamento e portata e gli spazi obbligati dove la macchina deve muoversi sia a pavimento, all'interno di guide prestabilite, che in fase di presa e posizionamento dello stampo, in quanto il braccio deve andare all'interno della macchina senza toccare nessun altro componente

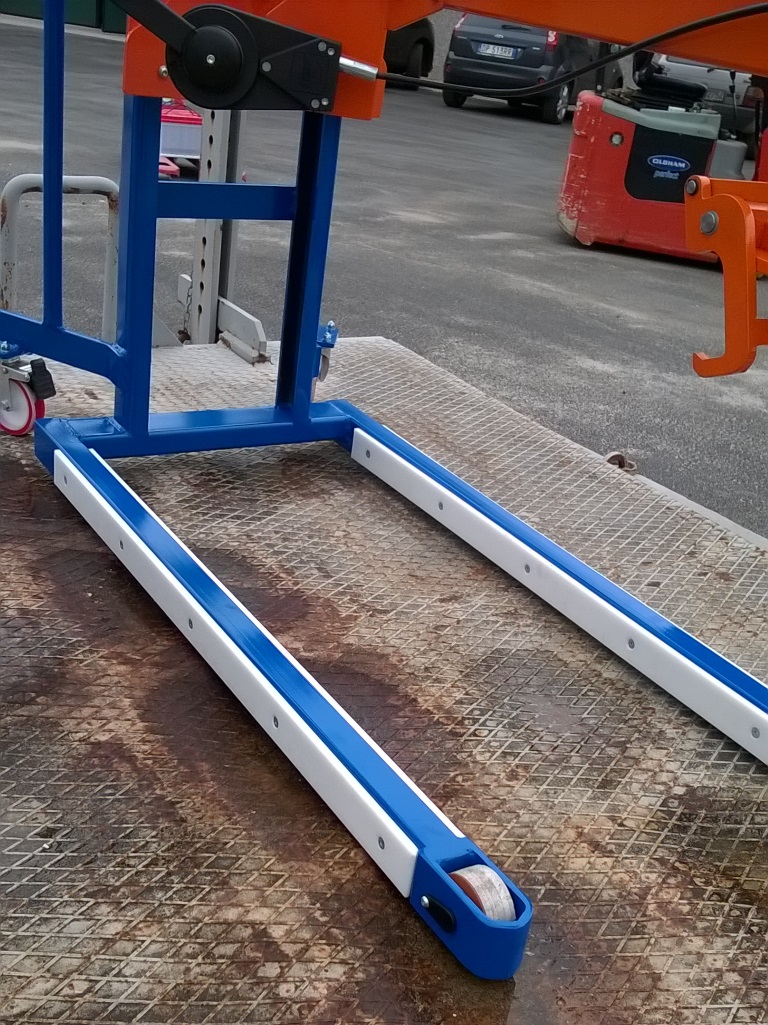

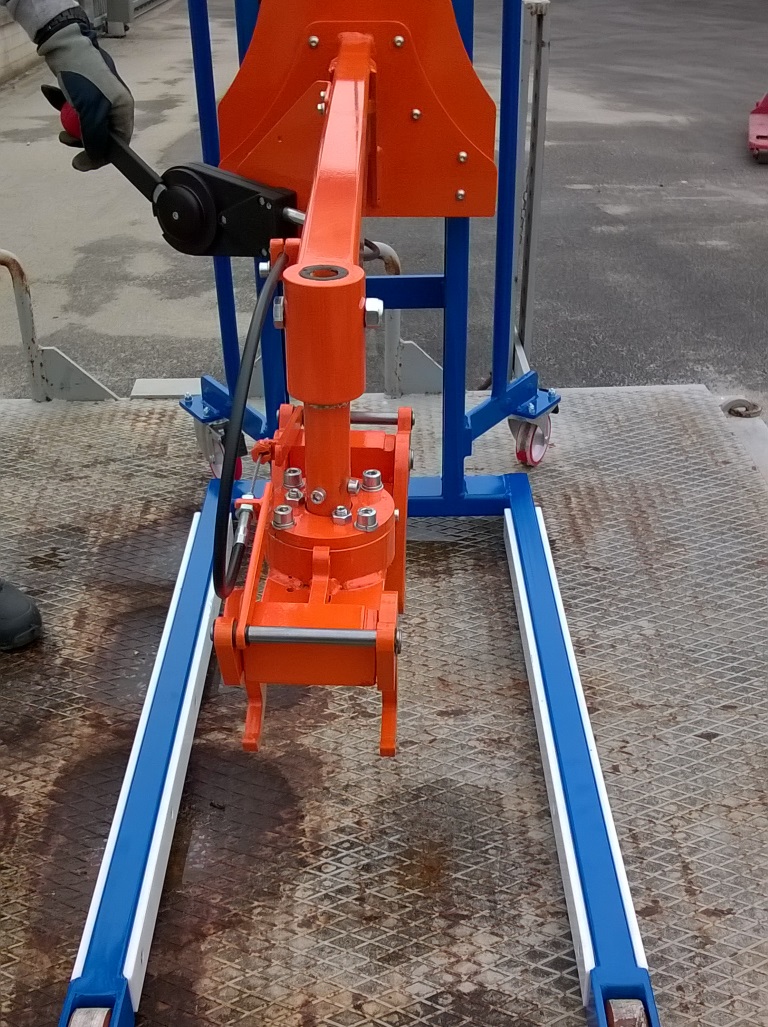

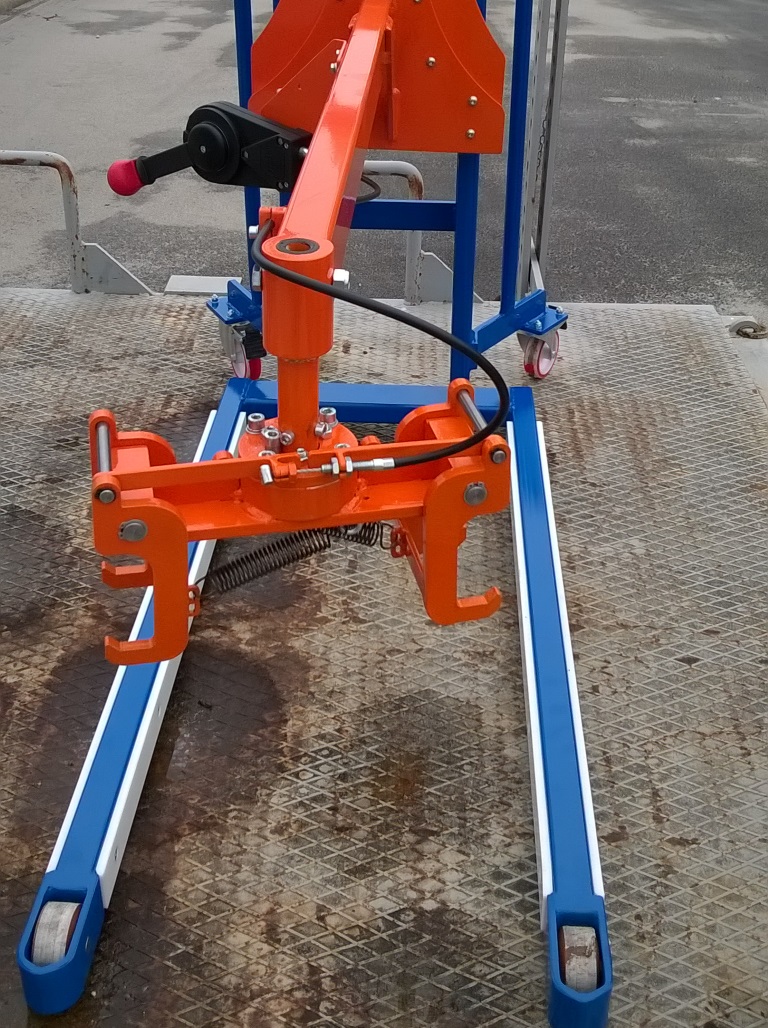

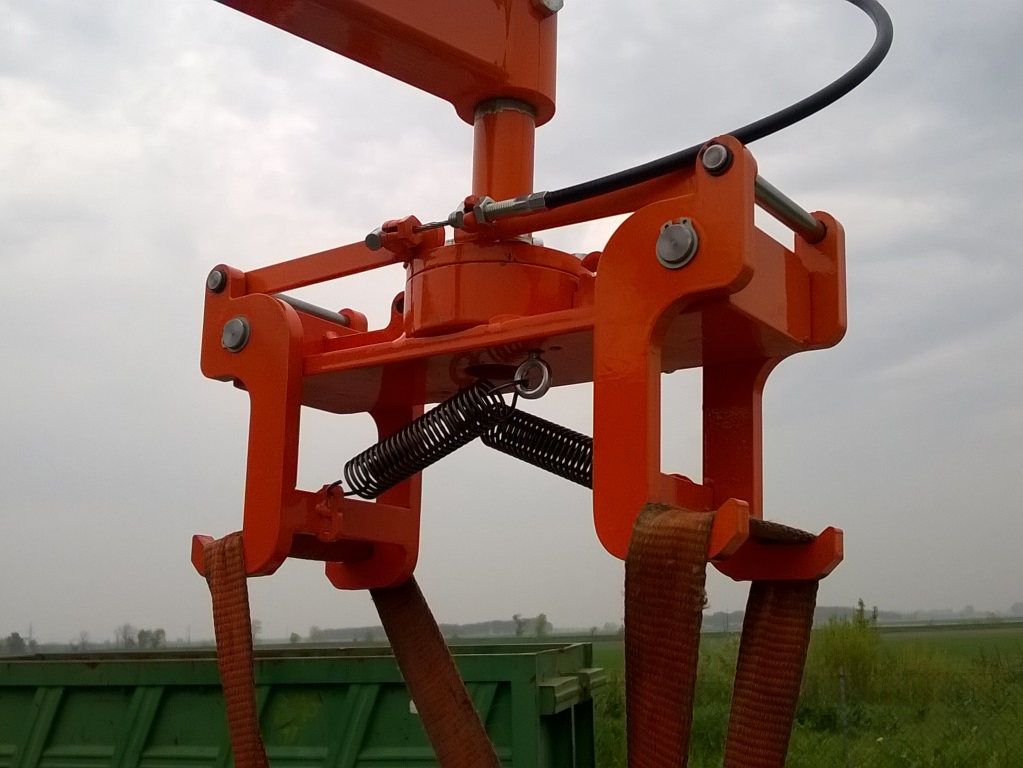

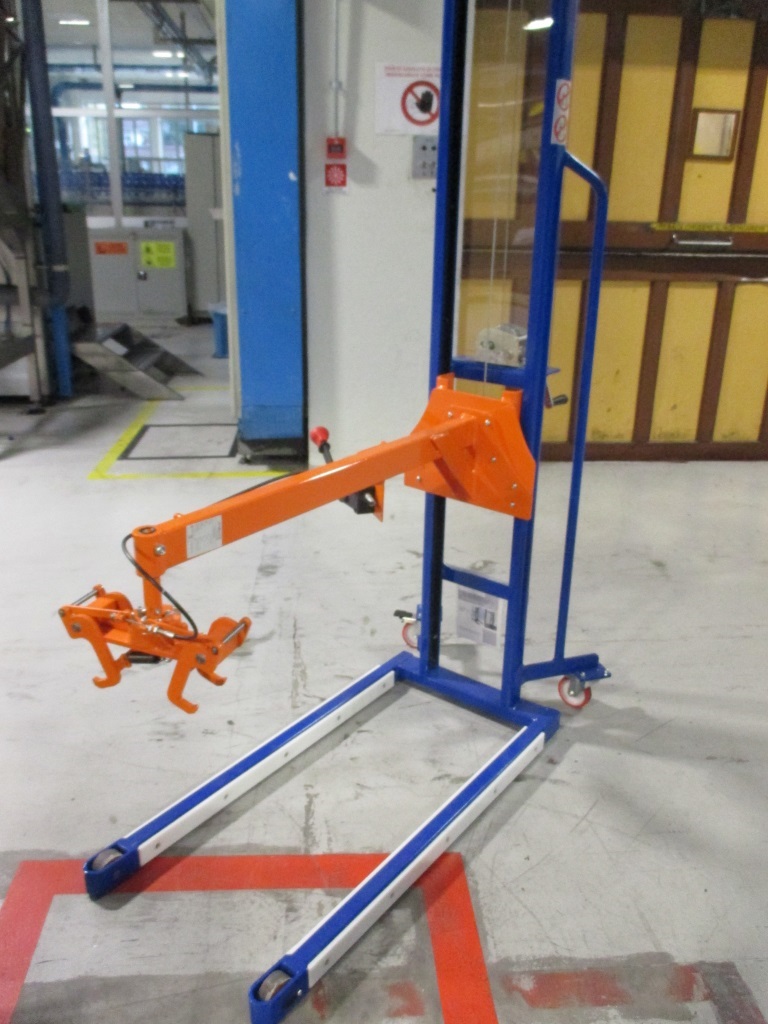

Soluzione: fornita una versione speciale del mini elevatore Handy con sollevamento manuale a verricello, senza forche, ma con braccio dotato di pinza per la presa "interna" dello stampo. Lo chassis viene modificato allungando le razze e fissndo ai loro lati delle protezioni in teflon che garantiscono una maggiore scorrevolezza senza il rischio di danneggiare sia le gambe del carrello che le guide sotto la macchina confezionatrice. Infatti grazie alle guide in acciaio poste sotto la macchina confezionatrice, il carrello e perciò il braccio della pinza, corrono lungo un percorso prestabilito che permette alla pinza di raggiungere il punto esatto di presa o rilascio dello stampo senza rischiare di danneggiare in altri punti la macchina stessa. (Rif. int. 16_366)

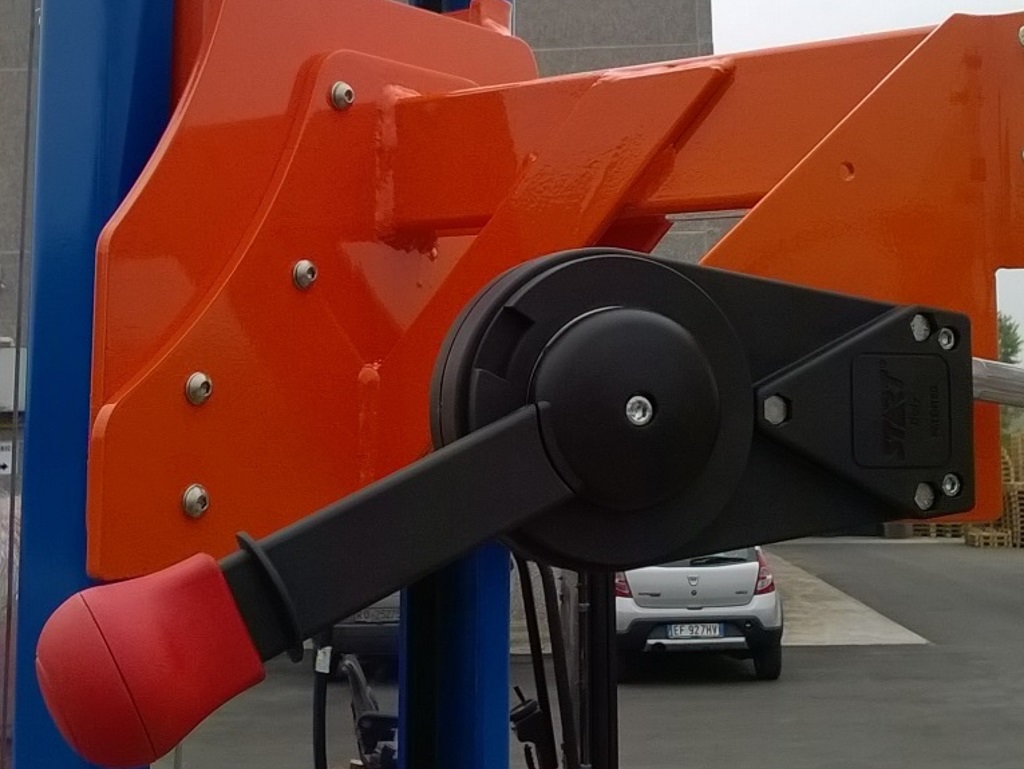

La movimentazione dello stampo è completamente manuale grazie al verricello che ne permette la salita e la discesa con estrema precisione e ad una leva a cavo che ne controlla la presa ed il rilascio. La leva ha un dispositivo a scrocco che ne garantisce la sicurezza e la tenuta anche durante la movimentazione
