Elevatore manuale per cambio stampi con movimentazione laterale

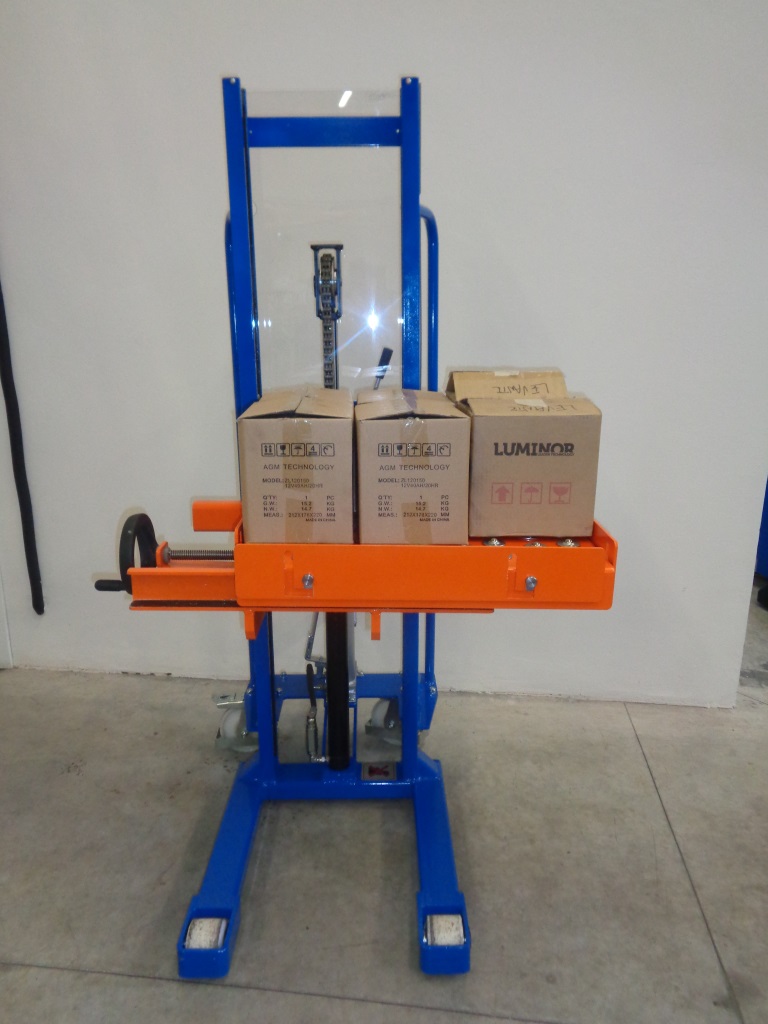

sollevatore idraulico_handy_plus_con_pianale_traslante_a_sfere_e_protezioniCliente: industria metalmeccanica.

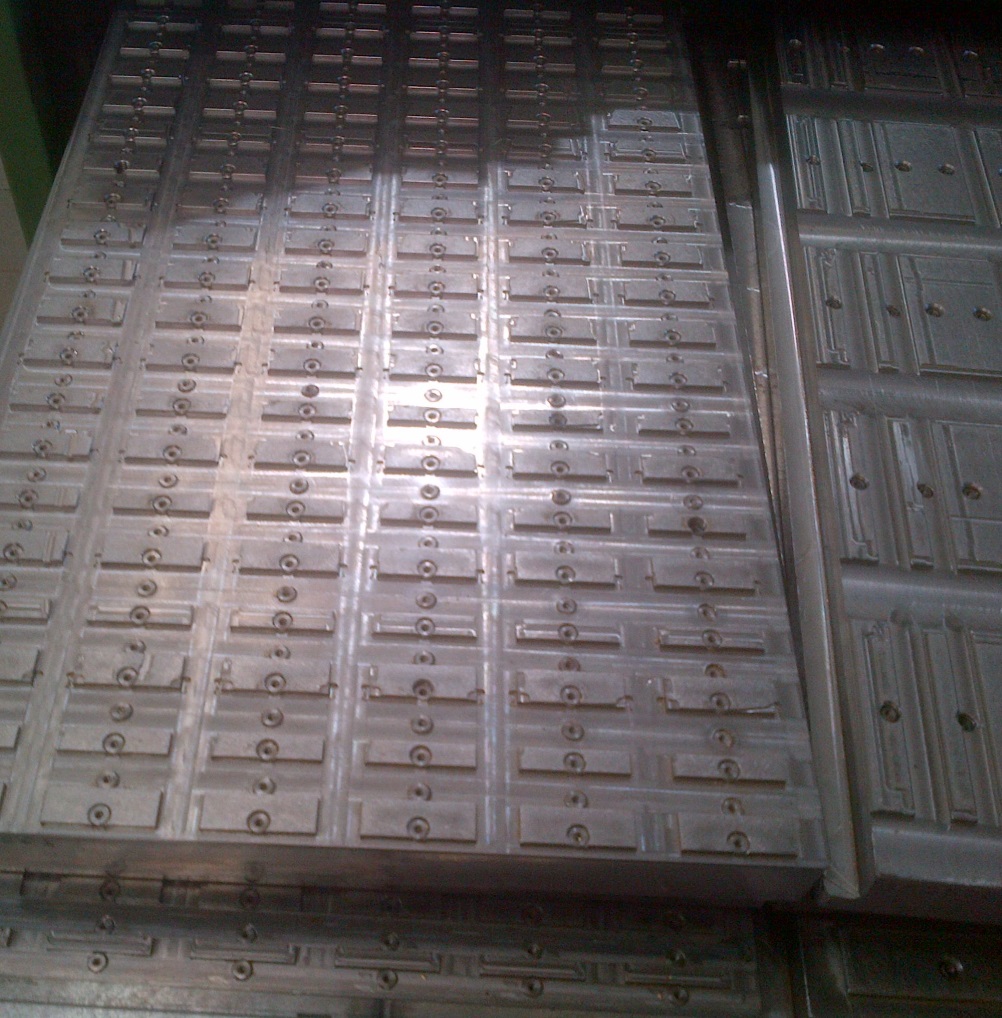

Esigenza: movimentare stampi in metallo di 150 kg sia lateralmente che frontalmente, per posizionarli all'interno dei macchinari e per estrarli dagli stessi.

Analisi: dopo diversi sopralluoghi e prove svolte dal nostro agente di zona insieme al rivenditore che segue il cliente, è emersa la necessità di poter movimentare sia frontalmente che lateralmente gli stampi da posizionare all’interno dei macchinari in uso dell’azienda.

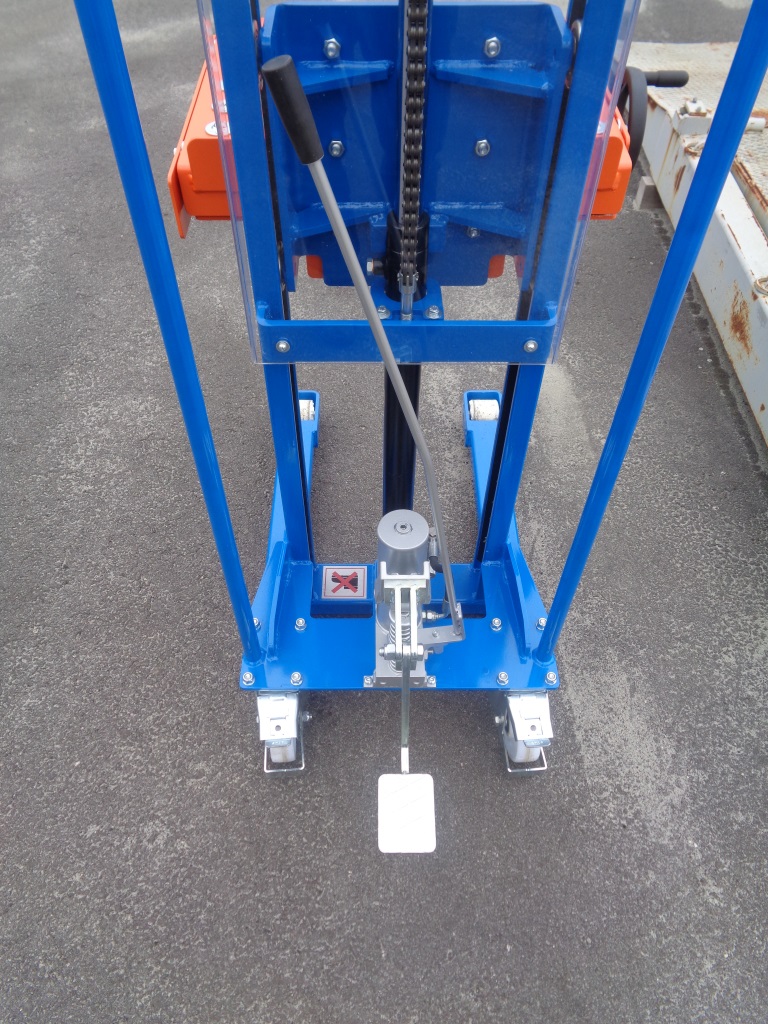

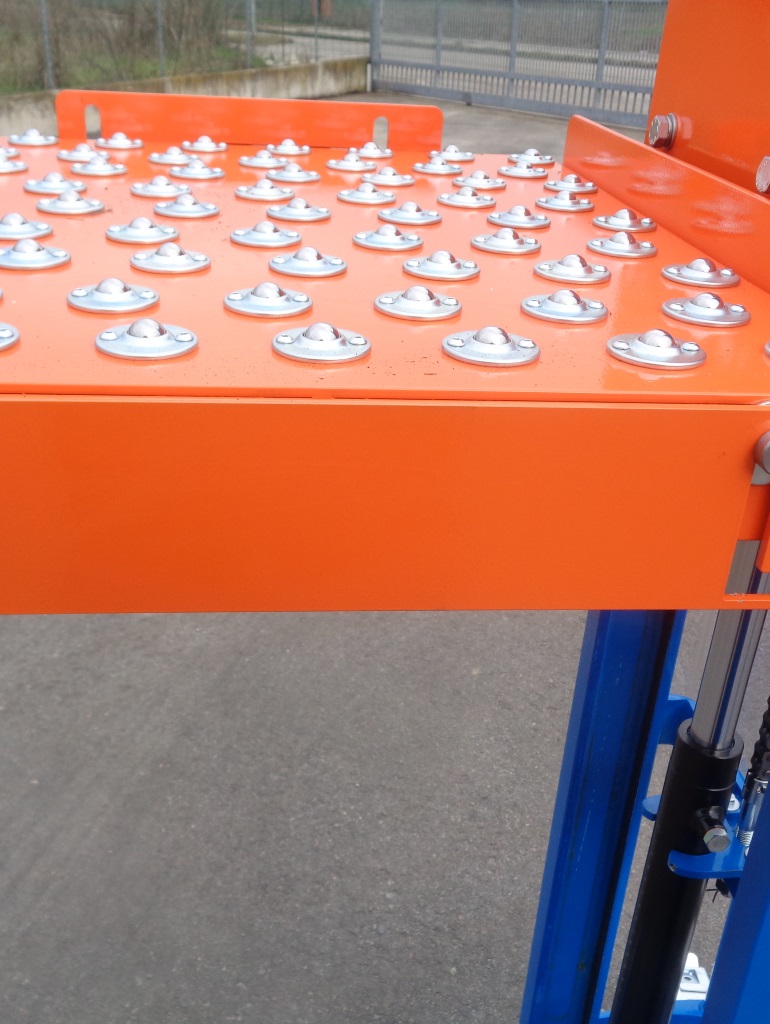

Soluzione: È stata studiata e sviluppata una versione speciale del mini elevatore Handy Plus. La pompa idraulica a pedale garantisce una salita veloce e senza sforzi del pianale. Il pianale dotato di sfere portanti permette la movimentazione degli stampi in qualsiasi direzione per aiutare gli operatori all’inserimento degli stessi anche in situazioni di spazi carenti o poco agevoli.

Il pianale presenta tre sponde rimovibili a scomparsa che garantiscono la stabilità del carico durante la movimentazione; è possibile abbassarle singolarmente, facendo scorrere lo stampo fuori dal lato necessario, garantendo la completa sicurezza dell’operatore.

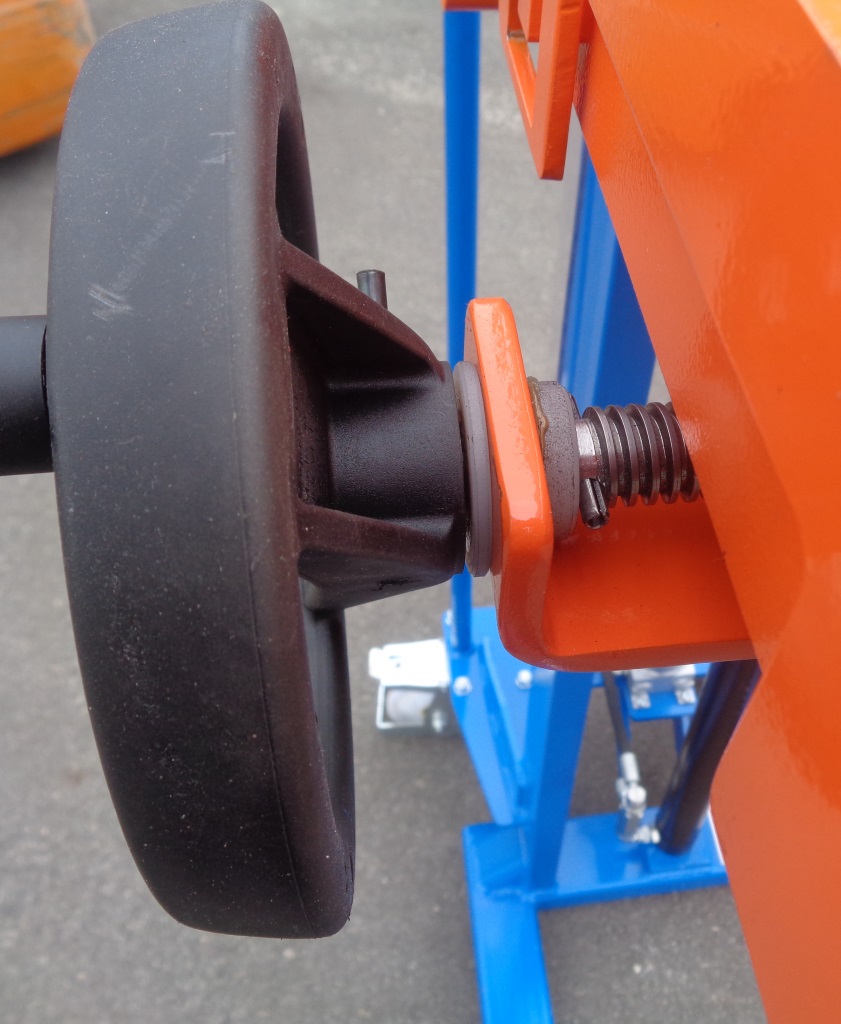

La traslazione avviene manualmente mediante volantino montato su asta senza fine. (Rif. int. 16_1700)

detaglio volantino_per_raslazione_laterale_del_pianaledettaglio rullo_scorrimento_per_traslazioneelevatore manuale_con_pompa_a_pedale_e_leva_rilascio

pianale a_sfere_con_protezione_frontale_abbassata esempio stampi_movimentati_con_elevatore_handy_plus
