New Bingo UP con pinza elettroidraulica

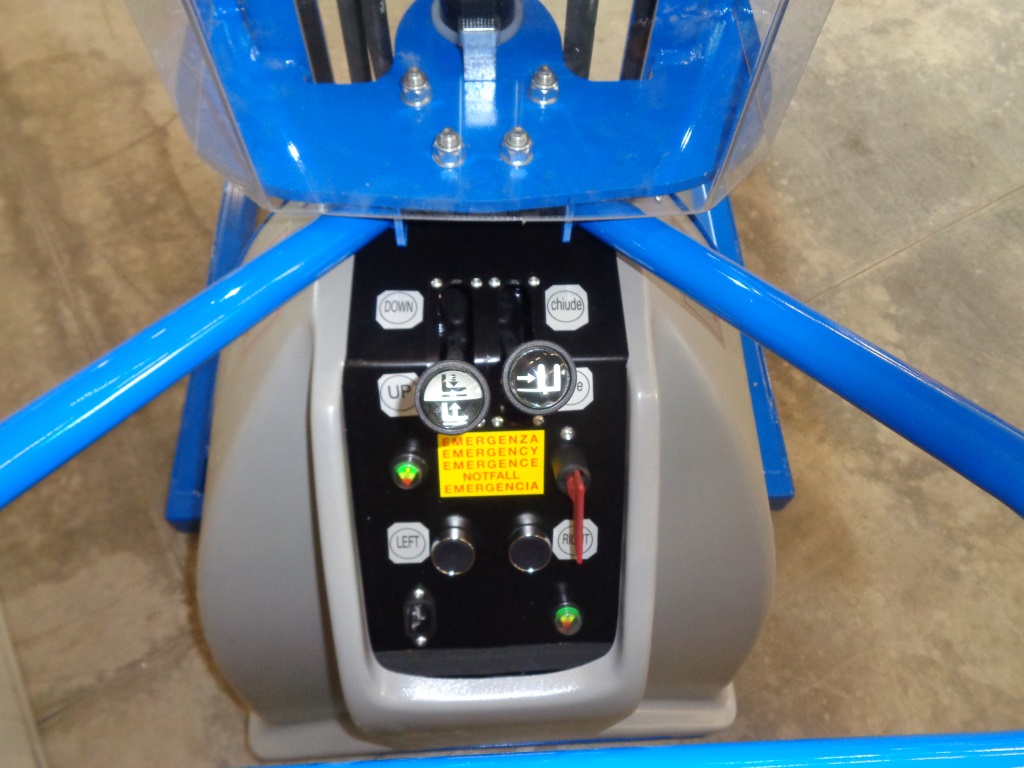

plancia comandi_new_bingo_upCliente: stabilimento in Grecia di Azienda leader nella produzione di preparati alimentari

Esigenza: prendere e posizionare all'interno di macchine imballatrice bobine di carta di diametro 1200mm, con peso di circa 220kg. Gli spazi a disposizione dell'utilizzatore sono molto ridotti e non ha la possibilità di muoversi liberamente all'interno della zona produttiva. Dovendo alimentare diverse macchine imballatrici poste su piani diversi dello stabilimento, deve poter entrare in un montacarichi con altezza limitata.

Analisi: il nostro Distributore in loco ha effettuato più sopralluoghi per valutare attentamente tutte le esigenze del Cliente e riportarle al nostro ufficio tecnico in modo da valutare la macchina più idonea da proporre.

Soluzione: Insieme al nostro distributore abbiamo sviluppato una versione speciale del NewBingo UP con razze allargate, per poter prendere le bobine sia da terra che da bancale. Abbiamo previsto una piastra porta attrezzature abbassata a 200 mm per poter mantenere al minimo l'altezza totale dell'elevatore garantendo così un ingombro tale da poter passare sotto le porte ed entrare nel montacarichi. Il sollevatore semi-elettrico viene poi dotato di una pinza elettro-idraulica con ganasce speciali per la presa di bobine morbide e con un'apertura idonea alla presa di bobine con diametri importanti fino a 1200mm, ma adatta anche a diametri di 600 mm. La rotazione della pinza viene comandata da una pulsantiera a filo. Il sollevamento, l'apertura e la chiusura della pinza sono controllati da una centralina idraulica con un distributore a doppia leva. L'utilizzo del cilindro idraulico al posto di un'attuatore elettrico garantisce una maggiore portata della pinza e una maggiore sicurezza nella movimentazione dei carichi cosi pesanti (fino ai 250kg) per gli operatori. (Rif. int. 17_27)

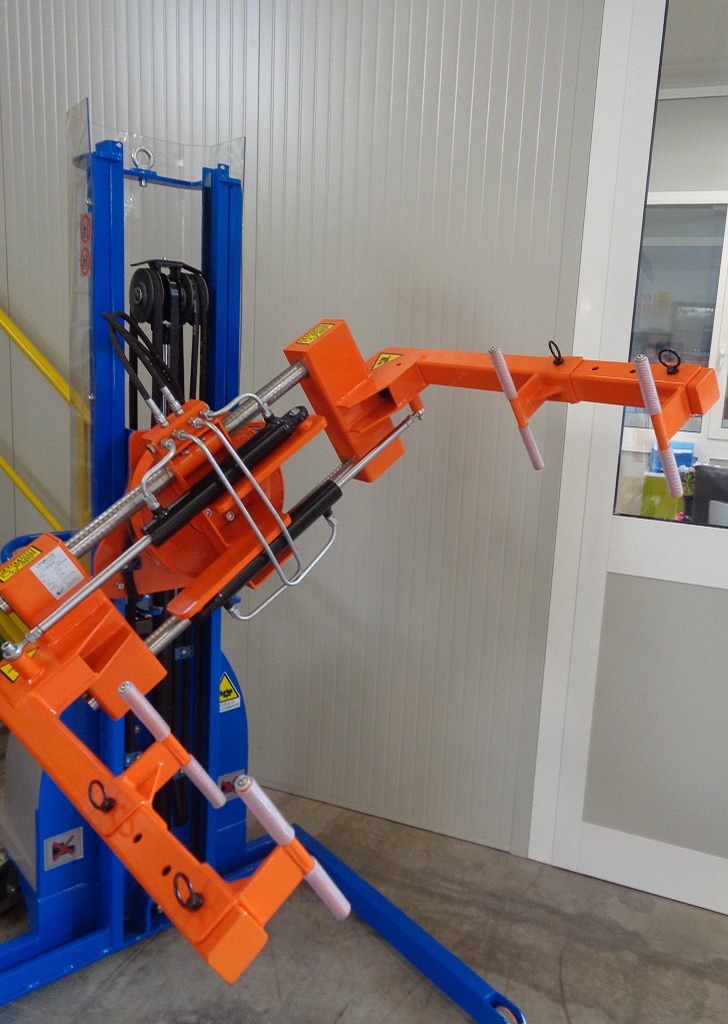

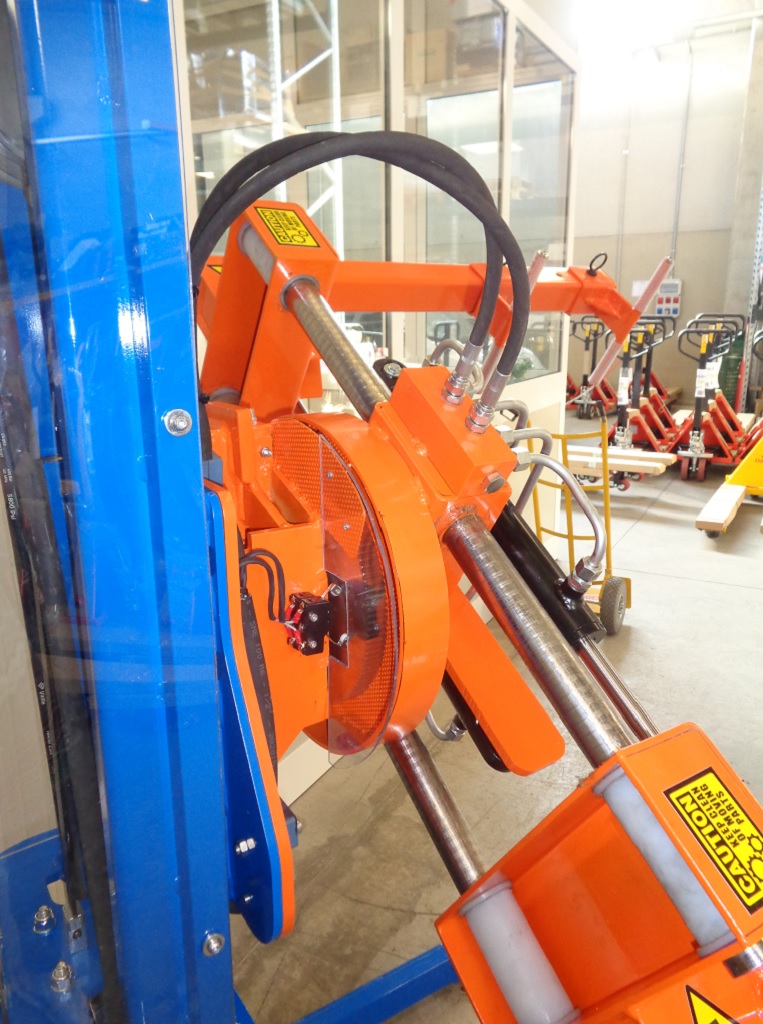

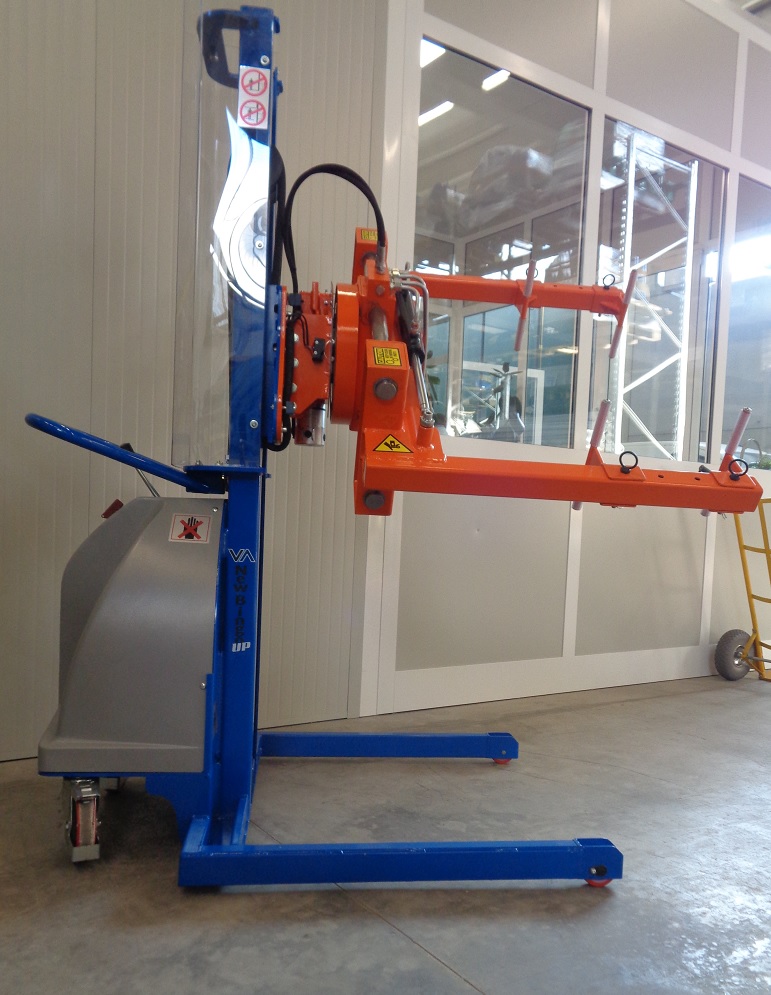

  • Pinza per_bobine_di_carta_su_sollevatore_elettricoSollevatore semielettrico_per_ribaltamento_bobineSollevatore semi_elettrico_con_pinza_per_bobine
